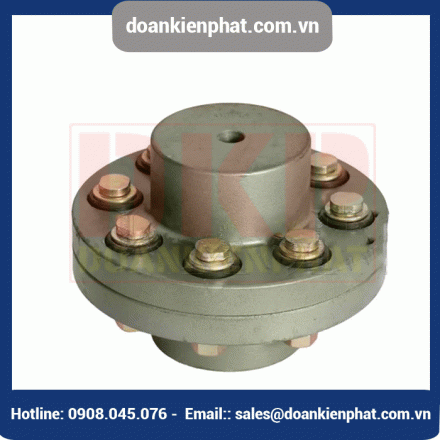

Khớp nối FCL / Khớp nối trục / Khớp nối Pin & Bush / Khớp nối linh hoạt FCL / Khớp nối Kasin FCL Coupling được sử dụng rộng rãi cho thiết kế nhỏ gọn, lắp đặt dễ dàng, bảo trì thuận tiện, trọng lượng nhỏ và nhẹ.
Miễn là độ dịch chuyển tương đối giữa các trục được giữ trong khoảng dung sai quy định, các khớp nối sẽ vận hành chức năng tốt nhất và có tuổi thọ cao hơn.
Do đó, nó được yêu cầu rất nhiều trong các hệ thống truyền tải điện vừa và nhỏ được điều khiển bởi động cơ, chẳng hạn như bộ giảm tốc, tời, máy nén, băng tải, máy kéo sợi và dệt và máy nghiền bi.
Khớp nối FCL / Khớp nối trục / Khớp nối Pin & Bush / Khớp nối linh hoạt FCL / Khớp nối Kasin FCL Coupling được sử dụng rộng rãi cho thiết kế nhỏ gọn, lắp đặt dễ dàng, bảo trì thuận tiện, trọng lượng nhỏ và nhẹ.
Type | D | D1 | di | L | C | N-M | Pin No. | Max torque N.m | Max speed r/min | Weight (kg) | |
FCL90 | L90 | 35.5 | 11 | 28 | 3 | 4-M8X50 | 1 | 6 | 4000 | 1.7 | |
FCL100 | 100 | 40 | 11 | 35.5 | 3 | 4-M10X56 | 2 | 12 | 4000 | 2.5 | |
FCL112 | 112 | 45 | 13 | 40 | 3 | 4-M10X56 | 2 | 18 | 4000 | 3.0 | |
FCL125 | 125 | 56 | 50 | 13 | 45 | 3 | 4-M12X64 | 3 | 27 | 4000 | 4.0 |
FCL140 | 140 | 71 | 63 | 13 | 50 | 3 | 6-M12X64 | 3 | 55 | 4000 | 5.6 |
FCL160 | 160 | 80 | 15 | 56 | 3 | 8-M12X64 | 3 | 118 | 4000 | 7.8 | |
FCL180 | 180 | 90 | 15 | 63 | 3 | 8-M12X64 | 3 | 160 | 3500 | 10.5 | |
FCL200 | 200 | 100 | 21 | 71 | 4 | 8-M20X85 | 4 | 250 | 3200 | 16.2 | |
FCL224 | 224 | 112 | 21 | 80 | 4 | 8-M20X85 | 4 | 400 | 2850 | 21.6 | |
FCL250 | 250 | 125 | 25 | 90 | 4 | 8-M24X100 | 5 | 616 | 2550 | 31.8 | |
FCL280 | 280 | 140 | 34 | 100 | 4 | 8-M24X116 | 6 | 980 | 2300 | 44.0 | |
FCL315 | 315 | 160 | 41 | 112 | 4 | 10-M24X116 | 6 | 1568 | 2050 | 58.0 | |
FCL355 | 355 | 180 | 60 | 125 | 5 | 8-M30X150 | 8 | 2460 | 1800 | 89.5 | |
FCL400 | 400 | 200 | 60 | 125 | 5 | 10-M30X150 | 8 | 3920 | 1600 | 113 | |
FCL450 | 450 | 224 | 65 | 140 | 5 | 12-M30X150 | 8 | 6180 | 1400 | 145 | |
FCL560 | 560 | 250 | 85 | 160 | 5 | 14-M30X150 | . 8 | 9800 | 1150 | 229 | |
FCL630 | 630 | 280 | 95 | 180 | 5 | 18-M30X150 _ | 8 | 15680 | 1000 | 296 |
