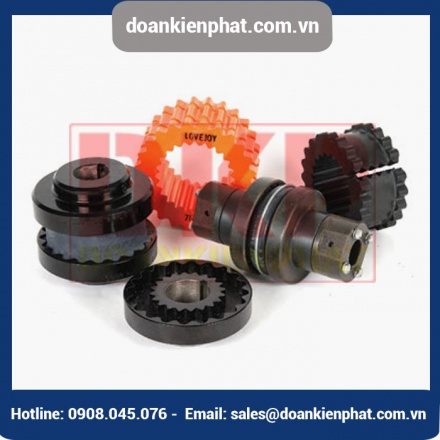

Thiết kế đơn giản của khớp nối mềm cao su Lovejoy S–Flex đảm bảo dễ lắp ráp và hiệu suất đáng tin cậy. Không cần công cụ đặc biệt để cài đặt hoặc gỡ bỏ. Khớp nối cao su S–Flex có thể được sử dụng trong nhiều ứng dụng khác nhau.
Thiết kế khớp nối S–Flex bao gồm ba phần. Hai mặt bích có răng bên trong ăn khớp với cao su đàn hồi dẻo có răng bên ngoài. Mỗi mặt bích được gắn vào trục tương ứng của trục điều khiển và được dẫn động có mô-men xoắn truyền qua các mặt bích thông qua miếng cao su. Tải trọng sốc lệch hướng tâm và xoắn trục bởi độ lệch cắt trong miếng đệm cao su. Đặc tính cắt của khớp nối S–Flex rất phù hợp để hấp thụ tải trọng khi tác động vào.
Khớp nối S–Flex từ Lovejoy cung cấp các kết hợp mặt bích và ống lót có thể được lắp ráp để phù hợp với ứng dụng cụ thể. Các mặt bích S–Flex được làm từ gang đúc hoặc gang. Ống lót cao su mềm có sẵn bằng cao su EPDM, Neoprene hoặc Hytrel® để đáp ứng nhiều yêu cầu ứng dụng khác nhau.
Mô tả sản phẩm
Dễ dàng để cài đặt
Bảo trì miễn phí
Không bôi trơn
Làm giảm độ rung và kiểm soát sốc tốt
Thông số kỹ thuật
Tài liệu tham khảo chi tiết khớp nối mềm cao su Lovejoy S-Flex: xem tại đây
|
ID1-ID2 |
EPDM |
Neoprene |
Hytrel® |
||||||||
|
|
Min Bore |
Max Bore |
Torque |
Max |
Torque |
Max |
Torque |
Max |
|||
|
Size |
(in) |
(in) |
(in-lbs) |
(Nm) |
RPM |
(in-lbs) |
(Nm) |
RPM |
(in-lbs) |
(Nm) |
RPM |
|
3 |
0.38 |
0.88 |
78 |
8.81 |
9,200 |
60 |
6.78 |
9,200 |
N/A |
N/A |
N/A |
|
4 |
0.50 |
1.00 |
156 |
17.63 |
7,600 |
120 |
13.56 |
7,600 |
N/A |
N/A |
N/A |
|
5 |
0.50 |
1.19 |
312 |
35.26 |
7,600 |
240 |
27.12 |
7,600 |
N/A |
N/A |
N/A |
|
6 |
0.63 |
1.44 |
585 |
66.09 |
6,000 |
450 |
50.84 |
6,000 |
1,800 |
203.37 |
6,000 |
|
7 |
0.63 |
1.63 |
940 |
106.20 |
5,250 |
725 |
81.91 |
5,250 |
2,875 |
324.83 |
5,250 |
|
8 |
0.75 |
1.94 |
1,475 |
166.66 |
4,500 |
1,135 |
128.24 |
4,500 |
4,530 |
511.82 |
4,500 |
|
9 |
0.88 |
2.38 |
2,340 |
264.38 |
3,750 |
1,800 |
203.37 |
3,750 |
7,200 |
813.49 |
3,750 |
|
10 |
1.13 |
2.75 |
3,735 |
422.00 |
3,600 |
2,875 |
324.83 |
3,600 |
11,350 |
1282,38 |
3,600 |
|
11 |
1.25 |
3.38 |
5,889 |
665.37 |
3,600 |
4,530 |
511.82 |
3,600 |
18,000 |
2033.73 |
3,600 |
|
12 |
1.50 |
3.88 |
9,360 |
1 057.54 |
2,800 |
7,200 |
813.49 |
2,800 |
31,500 |
3559.03 |
2,800 |
|
13 |
2.00 |
4.50 |
11,350 |
1 282.38 |
2,400 |
11,350 |
1282.38 |
2,400 |
47,268 |
5340.57 |
2,400 |
|
14 |
2.00 |
5.00 |
18,000 |
2 033.73 |
2,200 |
18,000 |
2033.73 |
2,200 |
72,480 |
8189.15 |
2,200 |
|
16 |
2.00 |
5.50 |
47,250 |
5 338.54 |
1,500 |
N/A |
N/A |
||||
