Con trượt vuông là một trong những thành phần quan trọng trong các hệ thống dẫn hướng tuyến tính, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao như máy CNC, thiết bị tự động hóa, và máy in 3D. Với khả năng chịu tải lớn, độ cứng vững cao và chuyển động mượt mà, con trượt vuông đóng vai trò then chốt trong việc nâng cao hiệu suất và độ chính xác của máy móc.
Con trượt vuông là gì?
Con trượt vuông, hay còn gọi là thanh trượt vuông, là một hệ thống dẫn hướng tuyến tính bao gồm hai thành phần chính: thanh ray và block trượt. Thanh ray có tiết diện hình hộp chữ nhật, được gia công chính xác, trong khi block trượt chứa các viên bi hoặc con lăn giúp giảm ma sát và cho phép chuyển động mượt mà dọc theo thanh ray. Hệ thống này được thiết kế để chịu tải trọng lớn và đảm bảo độ chính xác cao trong quá trình vận hành. Con trượt vuông TBI là con trượt vuông bằng thép bên trong có bi tròn chuyên hoạt động trong môi trường tốc độ cao. Với thiết kế thông minh và khả năng vận hành êm ái chắc chắn sẽ làm hài lòng ngay cả những khách hàng khó tính nhất.
Ưu điểm nổi bật của con trượt vuông
- Độ chính xác cao: Nhờ vào thiết kế và gia công chính xác, con trượt vuông đảm bảo chuyển động tuyến tính với sai số nhỏ, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
- Chịu tải trọng lớn: Thiết kế với tiết diện lớn và hệ thống bi hoặc con lăn giúp con trượt vuông chịu được tải trọng lớn theo nhiều hướng khác nhau.
- Độ cứng vững cao: Cấu trúc chắc chắn giúp giảm thiểu biến dạng dưới tải trọng, đảm bảo độ ổn định trong quá trình vận hành.
- Tuổi thọ dài: Với vật liệu chất lượng cao và thiết kế tối ưu, con trượt vuông có tuổi thọ dài và yêu cầu bảo trì thấp.
- Dễ dàng lắp đặt và bảo trì: Thiết kế tiêu chuẩn hóa giúp việc lắp đặt và thay thế trở nên đơn giản và nhanh chóng.

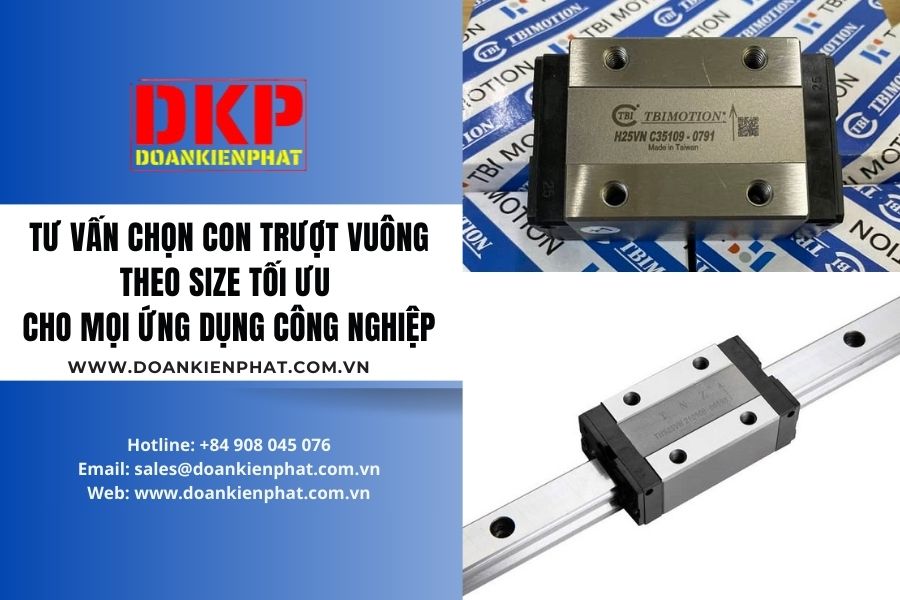

Các kích thước phổ biến của con trượt vuông
Con trượt vuông được sản xuất với nhiều kích thước khác nhau để phù hợp với đa dạng ứng dụng. Dưới đây là một số kích thước phổ biến:
- Size 15mm: Phù hợp cho các thiết bị nhỏ gọn như máy in 3D, máy khắc mini.
- Size 20mm – 25mm: Thường được sử dụng trong máy CNC cỡ trung, máy khắc laser, hệ thống tự động hóa trong nhà máy.
- Size 30mm – 35mm – 45mm: Dành cho các máy gia công cơ khí nặng, dây chuyền sản xuất lớn, yêu cầu độ cứng và tải trọng cao.
- Size 55mm trở lên: Sử dụng trong các ngành công nghiệp nặng, như gia công thép, robot công nghiệp hạng nặng hoặc thiết bị vận chuyển tự động tải trọng lớn.
Ngoài ra, các kích thước như Ф15, Ф20, Ф25, Ф30, Ф35, Ф45 cũng rất phổ biến trên thị trường. Các size Ф55, Ф65 thường phải đặt hàng trước 2 tuần do nhu cầu đặc thù.
Võ ngoài: SCM420H – độ cứng: 58-62 HRC
Bi thép: Chrome Molybdenum – độ cứng 62+ HRC
Cấp độ chính xác: N
Độ bó: Z1
Phân loại con trượt vuông

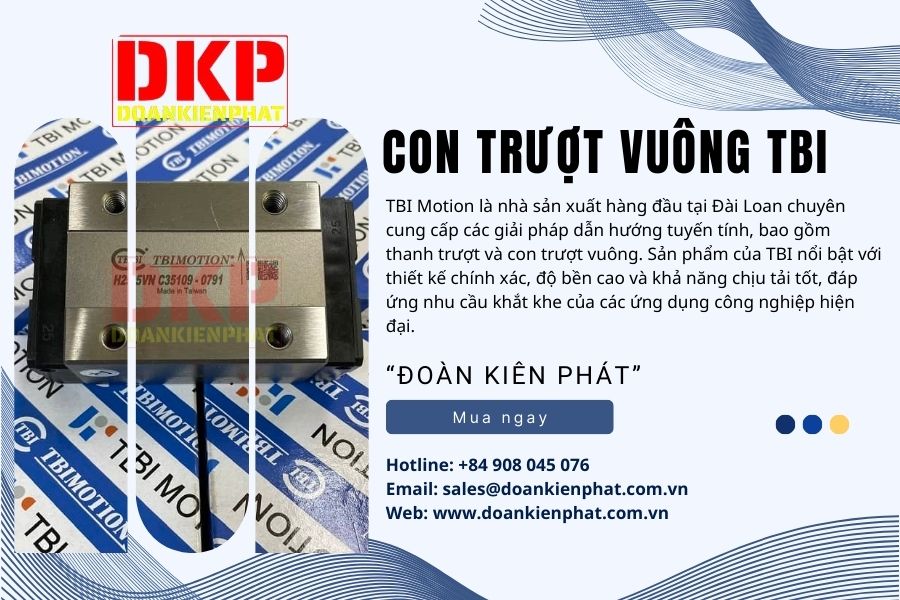

Con trượt vuông TBI
Giới thiệu về Con Trượt Vuông TBI
TBI Motion là nhà sản xuất hàng đầu tại Đài Loan chuyên cung cấp các giải pháp dẫn hướng tuyến tính, bao gồm thanh trượt và con trượt vuông. Sản phẩm của TBI nổi bật với thiết kế chính xác, độ bền cao và khả năng chịu tải tốt, đáp ứng nhu cầu khắt khe của các ứng dụng công nghiệp hiện đại.
Các Dòng Sản Phẩm Con Trượt Vuông TBI
TBI cung cấp nhiều dòng con trượt vuông, phù hợp với các yêu cầu kỹ thuật và ứng dụng khác nhau:
-
TRH Series: Dòng sản phẩm tiêu chuẩn, được sử dụng rộng rãi trong các ứng dụng công nghiệp chung.
-
TRS Series: Dòng sản phẩm có thiết kế đặc biệt, phù hợp với các yêu cầu kỹ thuật cao hơn.
-
TRH-F Series: Dòng sản phẩm với bản rộng hoặc có cánh, tăng khả năng chịu tải và ổn định trong quá trình vận hành.
Thông Số Kỹ Thuật và Kích Thước Phổ Biến
Dưới đây là một số thông số kỹ thuật và kích thước phổ biến của con trượt vuông TBI:
| Model | Kích Thước (mm) | Tải Trọng (kg) | Độ Chính Xác | Tốc Độ Vận Hành (m/s) |
|---|---|---|---|---|
| TRH15 | 15 | 10 | C7 | 1.2 |
| TRH20 | 20 | 20 | C7 | 1.5 |
| TRH25 | 25 | 30 | C7 | 2.0 |
| TRH30 | 30 | 50 | C7 | 2.5 |
| TRH35 | 35 | 70 | C7 | 3.0 |

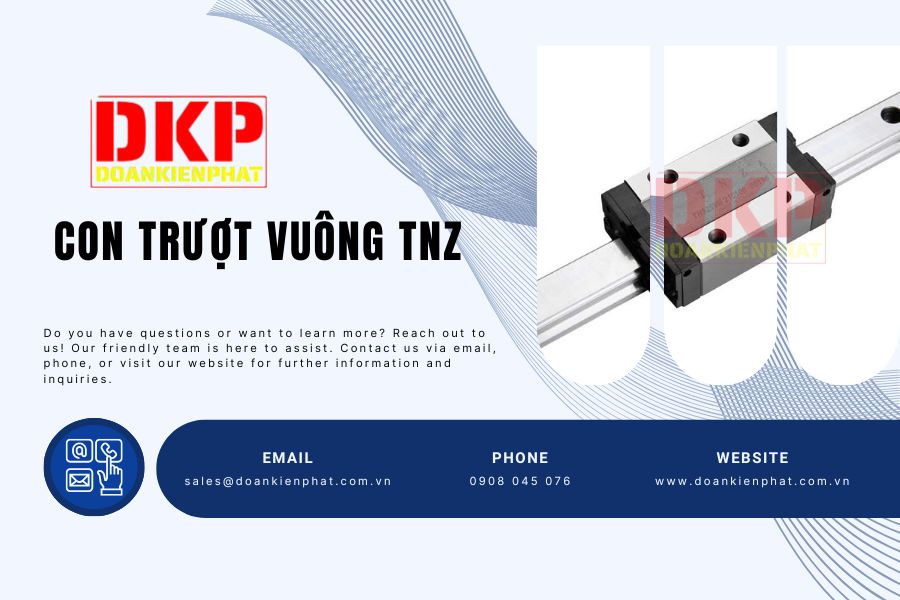

Con trượt vuông TNZ
Con trượt vuông TNZ THH 15 20 25 30 35 FN hàng chính hãng
Con trượt vuông TNZ là con trượt vuông bằng thép chuyển động tịnh tiến trên thanh trượt chuyên hoạt động trong ngành tự động hóa. Với thiết kế thông minh và khả năng vận hành êm ái, con trượt vuông TNZ THH15FN, THH20FN, THH25FN, THH30FN, THH35FN chắc chắn sẽ làm hài lòng ngay cả những khách hàng khó tính nhất.
Thông số kỹ thuật Con trượt vuông TNZ THH 15 20 25 30 35 FN
Vật liệu:
Võ ngoài: 20CRMO – độ cứng: 58-62 HRC
Bi thép: SUJ2 – độ cứng 62 + HRC
Cấp độ chính xác: N
Độ bó: Z1
Kích thước:
Size con trượt vuông TNZ THH15FN, THH20FN, THH25FN, THH30FN, THH35FN
Con trượt vuông TNZ THH15FN chạy trên thanh trượt vuông TH15 TNZ
Con trượt vuông TNZ THH20FN chạy trên thanh trượt vuông TH20 TNZ
Con trượt vuông TNZ THH25FN chạy trên thanh trượt vuông TH25 TNZ
Con trượt vuông TNZ THH30FN chạy trên thanh trượt vuông TH30 TNZ
Con trượt vuông TNZ THH35FN chạy trên thanh trượt vuông TH35 TNZ
Đặc điểm nổi bật của con trượt vuông TNZ THH 15 20 25 30 35FN
- Chất liệu cao cấp: Con trượt TNZ THH15FN, THH20FN, THH25FN, THH30FN, THH35FN được chế tạo từ thép hợp kim chất lượng cao, có khả năng chống mài mòn và chịu lực tốt, giúp kéo dài tuổi thọ sản phẩm.
- Thiết kế chính xác: Sản phẩm có thiết kế chính xác, đảm bảo độ mượt mà và ổn định trong quá trình vận hành, giảm thiểu tiếng ồn và độ rung.
- Hiệu suất vượt trội: Con trượt TNZ có khả năng chịu tải lớn và vận hành êm ái, đảm bảo hiệu suất cao trong các ứng dụng công nghiệp.
Dòng con trượt vuông TBI TRH15FN, TRH20FN, TRH25FN, TRH30FN, TRH35FN chính hãng mang đến giải pháp tối ưu cho chuyển động tịnh tuyến với độ chính xác vượt trội. Được thiết kế thông minh, hoạt động mượt mà và bền bỉ, các mẫu con trượt TBI TRH 15, 20, 25, 30, 35 FN không chỉ đáp ứng mà còn vượt qua mong đợi của những khách hàng yêu cầu khắt khe nhất.
Thông số kỹ thuật của con trượt vuông TBI TRH 15, 20, 25, 30, 35 FN
Vật liệu:
Vỏ ngoài: Thép SCM420H, độ cứng từ 58-62 HRC
Bi thép: Hợp kim Chrome Molybdenum, độ cứng trên 62 HRC
Cấp độ chính xác: N
Độ bó: Z1
Kích thước:
Con trượt vuông TBI TRH15FN tương thích với thanh trượt vuông TBI TR15
Con trượt vuông TBI TRH20FN tương thích với thanh trượt vuông TBI TR20
Con trượt vuông TBI TRH25FN tương thích với thanh trượt vuông TBI TR25
Con trượt vuông TBI TRH30FN tương thích với thanh trượt vuông TBI TR30
Con trượt vuông TBI TRH35FN tương thích với thanh trượt vuông TBI TR35
Ứng dụng của con trượt vuông trong công nghiệp
Con trượt vuông được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm:
- Máy CNC: Đảm bảo chuyển động chính xác và ổn định trong quá trình gia công.
- Thiết bị tự động hóa: Sử dụng trong các dây chuyền sản xuất tự động, robot công nghiệp.
- Máy in 3D: Đảm bảo độ chính xác cao trong quá trình in.
- Thiết bị y tế: Ứng dụng trong các thiết bị yêu cầu độ chính xác cao và chuyển động mượt mà.
- Ngành điện tử – bán dẫn: Sử dụng trong các dây chuyền lắp ráp bảng mạch PCB, máy kiểm tra IC, máy in chip.
Lưu ý khi lựa chọn con trượt vuông
Khi lựa chọn con trượt vuông, cần cân nhắc các yếu tố sau:
- Tải trọng và hướng tải: Xác định lực dọc trục, lực ngang, lực xoắn.
- Chiều dài hành trình di chuyển: Đảm bảo phù hợp với yêu cầu của ứng dụng.
- Tốc độ tối đa của block: Phù hợp với tốc độ vận hành của hệ thống.
- Môi trường làm việc: Xem xét các yếu tố như bụi, độ ẩm, nhiệt độ cao.
- Loại máy móc sử dụng: Máy CNC, máy in, dây chuyền sản xuất.
Liên hệ tư vấn và báo giá
Để biết thêm thông tin chi tiết về các loại con trượt vuông và nhận tư vấn kỹ thuật, vui lòng liên hệ:
Website: doankienphat.com.vn
Hotline: 0908 045 076 – 0908 045 760
Email: sales@doankienphat.com.vn
Đội ngũ kỹ thuật của Đoàn Kiên Phát sẵn sàng hỗ trợ bạn lựa chọn giải pháp phù hợp nhất cho hệ thống truyền động của mình.
