Khớp nối trục LOVEJOY LF

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 173

Khớp nối trục LF Lovejoy được thiết kế với thành phần đàn hồi độc đáo và tính linh hoạt cao. Khớp nối này có thể dễ dàng tích hợp vào nhiều cấu hình ghép nối khác nhau để đáp ứng được các ứng dụng. Các hub của khớp nối trục LF Lovejoy phù hợp với các đặc tính giảm chấn khớp nối cần thiết để điều chỉnh tốc độ tới hạn của hệ thống và tốc độ vận hành của ứng dụng.

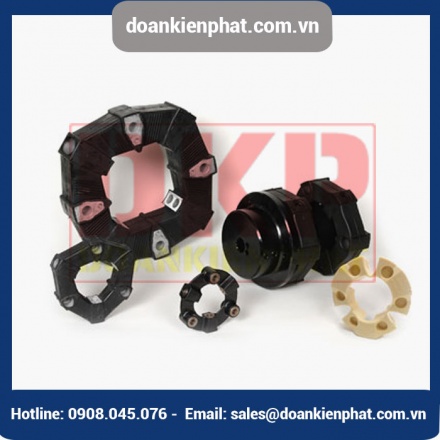

Dòng sản phẩm khớp nối trục LF của Lovejoy tiêu chuẩn (phía trên bên trái) và các yếu tố S-Style (phía trên bên phải). Các phần tử kiểu tiêu chuẩn bắt vít vào trục hình trụ (ở giữa) và bánh đà, bộ chuyển đổi bánh đà hoặc trục mặt bích. S-Style sử dụng các bu-lông trông giống như các chốt và được thiết kế để lắp đặt “mù”, trong đó các bu-lông hướng trục có thể không tiếp cận được để siết chặt trong quá trình lắp đặt. Một ứng dụng sẽ ở bên trong vỏ chuông khi tất cả các bộ phận được lắp ráp và không thể chạm tới các bu lông. Các bu lông kiểu S cũng chứa một lượng nhỏ phao kết thúc khi cần thiết để tránh ứng suất dọc trục không cần thiết Khi tìm cách thay thế các phần tử, xin lưu ý sự khác biệt trong các lỗ trục. Các phần tử tiêu chuẩn có các lỗ bậc để chứa các vít nắp (phía trên bên trái) được sử dụng để gắn phần tử. Các phần tử S-Style có các lỗ thẳng (phía trên bên phải) để chứa các chốt S-Style.

Khớp nối trục LF lovejoy

Mô tả sản phẩm

Thiết kế trục tới trục hoặc bánh đà tới trục
Được thiết kế để chịu được tải trọng sốc, độ rung và độ lệch đáng kể
mômen quán tính thấp
cách điện tốt
Không cần bôi trơn, không cần bảo trì
Thiết kế làm mát luồng không khí độc đáo
Các vòng đệm giảm chấn cho phép điều chỉnh độ xoắn của các ứng dụng với động cơ diesel
Thiết kế kinh tế cho phép các giải pháp tiết kiệm chi phí cho các ứng dụng xoắn
Trung tâm kẹp mối nối L-LOC đã được chứng minh hầu như loại bỏ sự mài mòn biên dạng trục mối nối
Các yếu tố chống dầu, nhiệt và ăn mòn tốt (Hytrel®, Zytel®)
Khi được sử dụng với bu lông chữ S, khớp nối có thể chứa một số phao cuối
Bu lông chữ S phù hợp với các ứng dụng yêu cầu lắp ráp “mù”
Thiết kế vòng đệm độc đáo kéo dài khoảng cách giữa các thiết bị vượt quá khoảng cách thiết bị thông thường
Có sẵn với vòng bi cho tốc độ cao và số lượng lớn tách thiết bị

Tag: Khớp nối trục Lovejoy LF1, Khớp nối trục Lovejoy LF2, Khớp nối trục Lovejoy LF4,Khớp nối trục Lovejoy LF8, Khớp nối trục Lovejoy LF12, Khớp nối trục Lovejoy LF16, Khớp nối trục Lovejoy LF22, Khớp nối trục Lovejoy LF25, Khớp nối trục Lovejoy LF28, Khớp nối trục Lovejoy LF30, Khớp nối trục Lovejoy LF50, Khớp nối trục Lovejoy LF80, Khớp nối trục Lovejoy LF90, Khớp nối trục Lovejoy LF140, Khớp nối trục Lovejoy LF250
Ngoài ra còn có các loại khớp nối như Khớp nối mềm Rotex, Khớp nối Rotex, Khớp nối Rotex KTR, Rotex, ROTEX coupling, ROTEX flexible coupling, Couplings Rotex with Fan, Elastomer, element insert coupling, Flexible jaw coupling, Giảm chấn cao su hoa thị, Giảm chấn hoa thị, Giảm chấn khớp nối, Jaw coupling, Khớp nối cao su, Khớp nối cao su chống rung, khớp nối cao su giảm chấn, Khớp nối cao su giảm chấn hoa thị, Khớp nối cao su Rotex, Khớp nối giảm chấn cao su, Khớp nối giảm giật, Khớp nối hoa mai, Khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, Máy nén khí Hợp Nhất, Radex, Rubber insert, Rubber insert coupling, Servo Insert Couplings, Spider, Spider Elastomer Rotex, spider Rotex, spidex, Syntex, vong dem ROTEX, Vòng đệm cao su giảm chấn, Vòng đệm giảm chấn, BoWex, khớp nối bu lông, khớp khóa trục, khớp nối răng vỏ nhựa, khớp nối đĩa thép, khớp nối lò xo, khớp nối răng vỏ nhựa, phanh khí nén, khớp nối trục, khớp nối mềm, khớp nối trục động cơ, khớp nối rotex GS, khớp nối đĩa đàn hồi, khớp nối trục encoder, khớp nối trục flender, khớp nối trục JAC Coupling, Rexnold, Lovejoy, KASIN, DENSEN, TBWoods, RATHI, DURI, Ringspann, thiết bị khóa trục, khớp nối răng vỏ nhựa, bánh răng vỏ nhựa, khớp nối răng vỏ thép, khớp nối lưới lò xo, khớp nối bu lông đai ốc, khớp nối FCL, khớp nối thủy lực Transfluid, khớp nối cardan, khớp nối trục cardan, khóp nối trục HRC, khớp nối trục L, khớp nối Lovejoy, khớp nối LF Lovejoy

Thông số kỹ thuật

1. Tổng quan Khớp nối trục LF Lovejoy

Khớp nối trục LF Lovejoy được thiết kế với thành phần đàn hồi độc đáo và tính linh hoạt cao, cho phép tích hợp vào nhiều cấu hình ghép nối khác nhau để đáp ứng các ứng dụng đa dạng. Khớp nối này có khả năng điều chỉnh tốc độ tới hạn của hệ thống và tốc độ vận hành của ứng dụng thông qua các hub được thiết kế phù hợp với tính chất giảm chấn khớp nối cần thiết.

Dòng sản phẩm khớp nối trục LF Lovejoy bao gồm phiên bản tiêu chuẩn và phiên bản S-Style. Trong phiên bản tiêu chuẩn, các phần tử được vít vào trục hình trụ và bánh đà, bộ chuyển đổi bánh đà hoặc trục mặt bích. Trong phiên bản S-Style, các phần tử được lắp đặt "mù" bằng cách sử dụng các chốt giống như bu-lông, trong đó các bu-lông hướng trục không tiếp cận được để siết chặt trong quá trình lắp đặt. Điều này cho phép các ứng dụng được lắp đặt trong vỏ chuông mà không cần tiếp xúc với các bu-lông. Các bu-lông kiểu S cũng có chức năng phao kết thúc nhằm tránh ứng suất dọc trục không cần thiết.

Khi thay thế các phần tử, cần lưu ý sự khác biệt trong lỗ trục. Các phần tử tiêu chuẩn có lỗ bậc để gắn vít nắp, trong khi phần tử S-Style có lỗ thẳng để chứa chốt S-Style. Điều này cần được xem xét để đảm bảo khớp nối được lắp đúng cách.

2. Thông số kỹ thuật Khớp nối trục LF Lovejoy

Tài liệu khớp nối trục LF Lovejoy

Vòng đệm chịu tải trọng sốc tốt, lực lệch hướng và rung động xoắn trong nhiều điều kiện môi trường khác nhau. Các vật liệu sau đây được sử dụng để phù hợp với các điều kiện và môi trường khác nhau nơi sử dụng khớp nối.

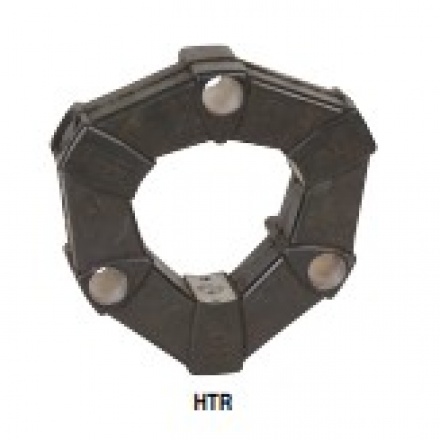

Cao su nhiệt độ cao (HTR)
Hiện có hai vật liệu thành phần cao su khác nhau, Cao su nhiệt độ cao (HTR) và Neoprene (CR). Cả hai yếu tố đều mềm xoắn và được đặt vào lực nén trong quá trình lắp ráp. Cao su chịu nén có thể mang lượng mô-men xoắn gấp 5 lần so với các phần tử không nén. Các phần tử này có khả năng chống sốc, lệch trục và rung một cách hiệu quả đồng thời giảm thiểu các lực hướng tâm và hướng trục có hại trên thiết bị được kết nối. Cao su tổng hợp (CR) được sử dụng trong các môi trường không thích hợp với Cao su nhiệt độ cao (HTR).

Độ cứng : 50, 60, 70, 75 (Shore A)
Phạm vi nhiệt độ hoạt động: HTR: -40° đến 194° F; CR: -40° đến 175° F
Độ lệch góc tối đa: Lên đến 3°

Các phần tử Hytrel®
làm bằng hợp chất đàn hồi Hytrel® của DuPont cứng hơn nhiều so với cao su tự nhiên về mặt xoắn (cứng hơn 20 lần) và được phát triển cho các ứng dụng động cơ đốt trong/bơm thủy lực. Các phần tử Hytrel® có công suất mô-men xoắn lớn hơn 20% so với các phần tử cao su. Phần tử Hytrel® cứng xoắn di chuyển tần số cộng hưởng rung động có hại trên phạm vi RPM hoạt động. Thiết kế phần tử cũng làm giảm các lực phản tác dụng hướng tâm và hướng trục có hại.

Phạm vi nhiệt độ hoạt động: -60° đến 250° F
Độ lệch góc tối đa: 0,25°

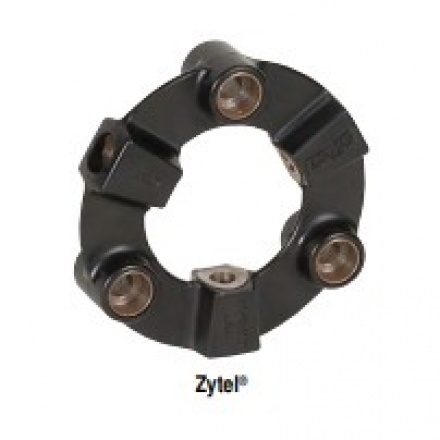

Các phần tử Zytel®
Làm từ hợp chất đàn hồi Zytel® có khả năng chịu lực cao có khả năng tương thích hóa học và chống ăn mòn tuyệt đối. Thành phần nguyên tố cứng hơn gấp 3 lần so với các nguyên tố Hytrel®. Các phần tử Zytel® thể hiện độ xoắn nhỏ hơn 1° ở mô-men xoắn bình thường và không có phản ứng dữ dội. Thích hợp nhất cho các ứng dụng mà nhiệt độ, độ ẩm, mô-men xoắn cao/tốc độ cao và khả năng chống ăn mòn là những yếu tố quan trọng trong việc lựa chọn khớp nối.

Phạm vi nhiệt độ hoạt động: -40° đến 300° F
Độ lệch góc tối đa: 1°
