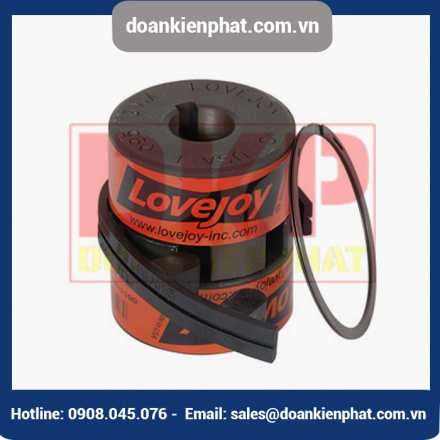

Khớp nối trục Lovejoy SW chứa vòng đệm đàn hồi có thể tháo rời hoàn toàn cùng với 2 hub tương tự khớp nối trục loại L tiêu chuẩn với vòng đệm giảm chấn có vòng giữ. Thay thế phụ tùng dễ dàng. Tiếp tục hoạt động nếu vòng đệm giảm chấn bị hỏng.
Khớp nối trục Lovejoy SW đầy đủ bao gồm 3 phần:
Lưu ý: Khớp nối trục Lovejoy SW được thiết kế với vòng đệm giảm chấn linh hoạt dễ dàng thay thế mà không cần di chuyển các trục và tách trục hoàn toàn cho đến lỗ khoan tối đa của trục. Mo-men xoắn tối đa 1750 vòng với vòng SW hoặc 3600 vòng với loại LC (có vòng đệm)
Cao su SOX (NBR) (Tiêu chuẩn chèn) – Cao su Nitrile Butadiene (Buna N) là vật liệu đàn hồi dẻo có khả năng kháng dầu, giống như cao su tự nhiên ở khả năng đàn hồi.
Phạm vi nhiệt độ: -40°F đến 212°F (-40°C đến 100°C), độ cứng: 80A hoặc 60A*, công suất giảm chấn cao, kháng hóa chất tốt, màu đen.
Urethane – Khả năng mô-men xoắn lớn hơn NBR (1,5 lần), cung cấp hiệu ứng giảm xóc ít hơn và hoạt động trong phạm vi nhiệt độ nhỏ hơn. Khả năng chống dầu và hóa chất tốt. Không nên dùng cho các ứng dụng tuần hoàn hoặc khởi động/dừng.
Phạm vi nhiệt độ: -30°F đến 160°F (-34°C đến 71°C), độ cứng: 55D hoặc 90-95A**, công suất giảm chấn thấp, kháng hóa chất tốt, màu xanh da trời.
Hytrel® – Chất đàn hồi linh hoạt được thiết kế cho mô-men xoắn cao và hoạt động ở nhiệt độ cao. Khả năng chống dầu và hóa chất tuyệt vời. Không nên dùng cho các ứng dụng tuần hoàn hoặc khởi động/dừng.
Phạm vi nhiệt độ: -60°F đến 250°F (-51°C đến 121°C), độ cứng: 55D, công suất giảm chấn thấp, kháng hóa chất tốt, màu tan.
Đồng – cứng, xốp dành riêng cho các ứng dụng tốc độ thấp (tối đa 250 RPM) yêu cầu khả năng mô-men xoắn cao. Không bị ảnh hưởng bởi nhiệt độ khắc nghiệt, nước, dầu hoặc bụi bẩn.
Phạm vi nhiệt độ: -40°F đến 450°F (-40°C đến 232°C), kháng hóa chất tốt, màu đồng.
Tất cả các Size (trừ L035) độ cứng = 80A, Size L035 độ cứng = 60A
Sizes L050 đến L110 độ cứng = 55D, Sizes L150 đến L225 độ cứng = 90-95A
Ngoài ra còn có các loại khớp nối như Khớp nối mềm Rotex, Khớp nối Rotex, Khớp nối Rotex KTR, Rotex, ROTEX coupling, ROTEX flexible coupling, Couplings Rotex with Fan, Elastomer, element insert coupling, Flexible jaw coupling, Giảm chấn cao su hoa thị, Giảm chấn hoa thị, Giảm chấn khớp nối, Jaw coupling, Khớp nối cao su, Khớp nối cao su chống rung, khớp nối cao su giảm chấn, Khớp nối cao su giảm chấn hoa thị, Khớp nối cao su Rotex, Khớp nối giảm chấn cao su, Khớp nối giảm giật, Khớp nối hoa mai, Khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, Máy nén khí Hợp Nhất, Radex, Rubber insert, Rubber insert coupling, Servo Insert Couplings, Spider, Spider Elastomer Rotex, spider Rotex, spidex, Syntex, vong dem ROTEX, Vòng đệm cao su giảm chấn, Vòng đệm giảm chấn, BoWex, khớp nối bu lông, khớp khóa trục, khớp nối răng vỏ nhựa, khớp nối đĩa thép, khớp nối lò xo, khớp nối răng vỏ nhựa, phanh khí nén, khớp nối trục, khớp nối mềm, khớp nối trục động cơ, khớp nối rotex GS, khớp nối đĩa đàn hồi, khớp nối trục encoder, khớp nối trục flender, khớp nối trục JAC Coupling, Rexnold, Lovejoy, KASIN, DENSEN, TBWoods, RATHI, DURI, Ringspann, thiết bị khóa trục, khớp nối răng vỏ nhựa, bánh răng vỏ nhựa, khớp nối răng vỏ thép, khớp nối lưới lò xo, khớp nối bu lông đai ốc, khớp nối FCL, khớp nối thủy lực Transfluid, khớp nối cardan, khớp nối trục cardan, khóp nối trục HRC, khớp nối trục L
Thông số mô-men xoắn cho khớp nối trục tiêu chuẩn Khớp nối trục Lovejoy SW
|
Chất liệu vòng đệm |
|||||||||
|
|
|
|
|||||||
Kích thước |
Trong |
mm |
in-lbs |
Nm |
in-lbs |
Nm |
in-lbs |
Nm |
in-lbs |
Nm |
L035 |
0,375 |
9 |
3,5 |
0,4 |
— |
— |
— |
— |
— |
— |
L050 |
0,625 |
16 |
26.3 |
3 |
39 |
4,5 |
50 |
5.6 |
50 |
5.6 |
L070 |
0,75 |
19 |
43.2 |
4,9 |
65 |
7.3 |
114 |
12.9 |
114 |
12.9 |
L075 |
0,875 |
22 |
90 |
10.2 |
135 |
15.3 |
227 |
25,6 |
227 |
25,6 |
L090 |
1 |
25 |
144 |
16.3 |
216 |
24.4 |
401 |
45.3 |
401 |
45.3 |
L095 |
1.125 |
28 |
194 |
21.9 |
291 |
32,9 |
561 |
63,4 |
561 |
63,4 |
L099 |
1.188 |
30 |
318 |
35,9 |
477 |
53,9 |
792 |
89,5 |
792 |
89,5 |
L100 |
1.375 |
35 |
417 |
47.1 |
626 |
70,7 |
1.134 |
128 |
1.134 |
128 |
L110 |
1.625 |
42 |
792 |
89,5 |
1.188 |
134 |
2.268 |
256 |
2.268 |
256 |
L150 |
1.875 |
48 |
1.240 |
140 |
1.860 |
210 |
3,708 |
419 |
3,706 |
419 |
L190 |
2.125 |
55 |
1.728 |
195 |
2.592 |
293 |
4.680 |
529 |
4.680 |
529 |
L225 |
2.625 |
65 |
2.340 |
264 |
3.510 |
397 |
6.228 |
704 |
6.228 |
704 |
L276 |
2.875 |
73 |
4,716 |
533 |
— |
— |
— |
— |
12.500 |
1412 |
Lưu ý: Đồng có khả năng RPM tối đa là 250 RPM.
