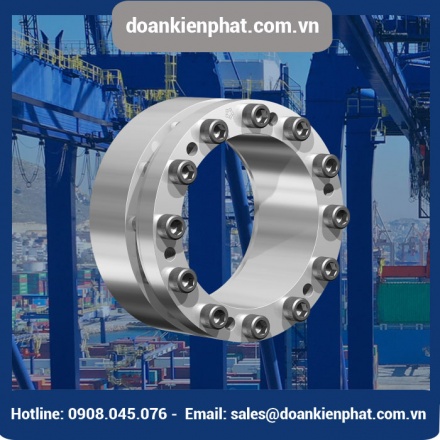

Khớp khóa trục Ringfeder RfN 7004

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 108

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Khớp khóa trục Ringfeder RfN 7004 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ....

Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110, Thiết bị khóa đầu trục, bộ khóa trục

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7004

Khớp khóa trục Ringfeder RfN 7004 tự định tâm với khả năng đồng trục tốt là rất quan trọng trong các ứng dụng truyền động, nơi sự đồng trục giữa motor, hộp số và trục dẫn là một yếu tố quan trọng để đảm bảo hiệu suất và độ tin cậy. Khớp khóa trục Ringfeder RFN 7004 có nhiều đặc điểm quan trọng đáng chú ý:

Độ đồng trục tốt: Khớp khóa tự định tâm này cung cấp độ đồng trục tốt, giúp đảm bảo rằng motor, hộp số và trục dẫn được kết nối một cách chính xác và đồng trục với nhau, giảm rung động và tăng hiệu suất.

Mặt bích gia cố: Mặt bích của RFN 7004 được gia cố tại điểm giới hạn, điều này giúp ngăn chặn sự uốn cong và nâng vòng trong quá trình lắp đặt. Điều này quan trọng để đảm bảo rằng khớp khóa hoạt động một cách đáng tin cậy và ổn định.

Giảm áp lực kết nối: Khớp khóa này được thiết kế để giảm áp lực kết nối giữa trục dẫn và trục hub một cách hiệu quả, điều này đặc biệt quan trọng trong các ứng dụng yêu cầu momen xoắn lớn.

Tháo lắp dễ dàng: RFN 7004 cung cấp khả năng tháo lắp dễ dàng, giúp trong việc bảo trì và sửa chữa.

Tất cả những đặc điểm này đóng vai trò quan trọng trong việc tạo ra một kết nối truyền động đáng tin cậy và hiệu quả giữa các linh kiện chính trong hệ thống truyền động.

2. Tính năng khớp khóa trục Ringfeder RfN 7004

Khớp khóa trục Ringfeder RFN 7004 được thiết kế để đáp ứng các yêu cầu của các ứng dụng có tải trọng xuyên tâm cao và tốc độ quay cao. Dưới đây là một số điểm quan trọng liên quan đến tải trọng xuyên tâm và tốc độ quay:

Tải trọng xuyên tâm cao: RFN 7004 có khả năng chịu tải trọng xuyên tâm cao, điều này đặc biệt quan trọng trong các ứng dụng nơi có sự tải trọng đẩy hoặc kéo xuyên tâm lớn trên trục. Loại khớp này được làm từ vật liệu chất lượng cao, giúp đảm bảo tính bền bỉ và độ tin cậy trong điều kiện tải trọng cao

Tốc độ quay cao: Khớp khóa RFN 7004 giữ nguyên hình dạng và hiệu suất của nó trong quá trình lắp đặt và hoạt động, giúp nó phù hợp cho các ứng dụng có tốc độ quay cao. Điều này đảm bảo rằng khớp khóa hoạt động một cách ổn định và an toàn ở các tốc độ quay cao.

Như vậy, RFN 7004 có những tính năng và khả năng cung cấp sự đáng tin cậy trong các ứng dụng đòi hỏi tải trọng xuyên tâm cao và tốc độ quay cao, như trong các ngành công nghiệp yêu cầu hiệu suất và độ bền tốt.

Thiết bị khóa đầu trục, bộ khóa trục, khớp khóa trục Ringfeder RfN 7004 là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.
Khớp khóa trục Ringfeder RfN 7004 (Locking Assemblies) là loại khóa ma sát, khoá chặt trục và thiết bị với nhau đơn giản, mạnh mẽ và đảm bảo mà không lo bị trượt nhờ lực ma sát lớn.
Khớp khóa trục Ringfeder RfN 7004 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ....

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7004

Dòng mở rộng của dòng RfN 7003 dành cho thiết kế trung tâm tiết kiệm chi phí

Tự định tâm
Đường kính trong d : 19-180 mm
Đường kính ngoài D : 47-235 mm
Chiều dài tổng thể L : 45-98 mm
Mô-men xoắn T : 530-63.903 Nm

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7004: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7004: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		T_A
	Locking Assembly dimensions					Transmissible torques or axial forces
	d	D	L	L₁	L₃	T	^Fax
	mm		mm			Nm	kN	Nm
RfN 7004 size 19x47	19	47	45	39	26	530	56	17
RfN 7004 size 20x47	20	47	45	39	26	550	56	17
RfN 7004 size 22x47	22	47	45	39	26	610	56	17
RfN 7004 size 24x50	24	50	45	39	26	660	56	17
RfN 7004 size 25x50	25	50	45	39	26	690	56	17
RfN 7004 size 28x55	28	55	45	39	26	770	56	17
RfN 7004 size 30x55	30	55	45	39	26	830	56	17
RfN 7004 size 32x60	32	60	45	39	26	1,180	74	17
RfN 7004 size 35x60	35	60	45	39	26	1,295	74	17
RfN 7004 size 38x65	38	65	45	39	26	1,400	74	17
RfN 7004 size 40x65	40	65	45	39	26	1,480	74	17
RfN 7004 size 42x75	42	75	55	47	30	2,120	101	41
RfN 7004 size 45x75	45	75	55	47	30	2,270	101	41
RfN 7004 size 48x80	48	80	55	47	30	3,230	135	41
RfN 7004 size 50x80	50	80	55	47	30	3,365	135	41
RfN 7004 size 55x85	55	85	55	47	30	3,700	135	41
RfN 7004 size 60x90	60	90	55	47	30	4,035	135	41
RfN 7004 size 65x95	65	95	55	47	30	4,370	135	41
RfN 7004 size 70x110	70	110	67	62	40	7,615	218	83
RfN 7004 size 75x115	75	115	72	62	40	8,160	218	83
RfN 7004 size 80x120	80	120	72	62	40	8,700	218	83
RfN 7004 size 85x125	85	125	72	62	40	11,560	272	83
RfN 7004 size 90x130	90	130	72	62	40	12,240	272	83
RfN 7004 size 95x135	95	135	72	62	40	12,920	272	83
RfN 7004 size 100x145	100	145	89	77	46	16,270	325	145
RfN 7004 size 110x155	110	155	89	77	46	17,900	325	145
RfN 7004 size 120x165	120	165	89	77	46	24,410	405	145
RfN 7004 size 130x180	130	180	89	77	46	31,735	488	145
RfN 7004 size 140x190	140	190	98	84	51	35,502	507	210
RfN 7004 size 150x200	150	200	98	84	51	45,645	609	210
RfN 7004 size 160x210	160	210	98	84	51	48,688	609	210
RfN 7004 size 170x225	170	225	98	84	51	60,353	710	210
RfN 7004 size 180x235	180	235	98	84	51	63,903	710	210

4. Lựa chọn nơi cung cấp khớp khóa trục Ringfeder RfN 7004

Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
Thành công của bạn là thành công của Đoàn Kiên Phát
