Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

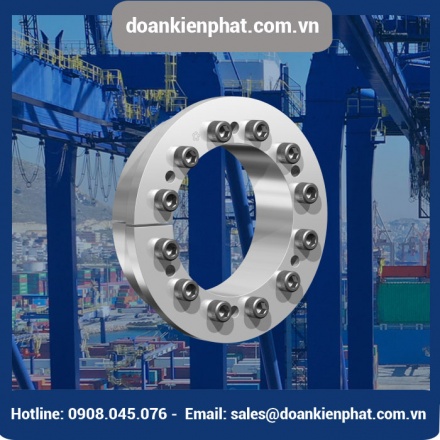

Khớp khóa trục Ringfeder RfN 7006 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ, Khớp khoá trục côn RINGFEDER RfN 7006 là linh kiện cần thiết cho các thiết bị tải nặng như máy nghiền, cẩu trục, máy nâng,...
Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110, Thiết bị khóa đầu trục, bộ khóa trục
Khớp khóa trục Locking Assembly 7006 (hoặc bộ khóa trục, khóa trục côn) là một thiết bị trung gian quan trọng trong các hệ thống truyền động cơ học. Chúng giúp kết nối chặt chẽ giữa các thành phần khác nhau trong hệ thống, như motor, hộp số, trục dẫn và các thiết bị truyền động khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải, và nhiều ứng dụng khác.
Tính năng quan trọng của Locking Assembly là khả năng kết nối đơn giản bằng cách vặn vài ốc vít, sử dụng lực ma sát mạnh mẽ để khóa chặt trục và thiết bị với nhau. Điều này giúp đảm bảo rằng không có sự trượt khỏi trục, và chúng cũng thường có khả năng tự định tâm, đảm bảo rằng các thành phần được kết nối đồng trục và chính xác.
Locking Assembly thường được sử dụng trong các ứng dụng công nghiệp nơi độ chính xác, độ đồng trục và khả năng truyền động mạnh mẽ là quan trọng. Chúng đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của các hệ thống truyền động cơ học.
Một số đặc điểm nổi bật của khớp khoá trục côn RfN 7006: sự dịch chuyển dọc trục trong quá trình lắp đặt bị đảo ngược. Độ đồng tâm được đánh giá là tuyệt vời vì rất dễ để tháo lắp. Chi tiết đường kính ngoài của mặt bích ngăn chặn chuyển động dọc trục. Linh kiện có tốc độ quay cao cụm khóa trục 7006 vẫn giữ nguyên hình dạng trong quá trình lắp ráp, do đó chúng phù hợp trong các ứng dụng có tốc độ quay cao. Với thiết kế đặc biệt giúp sản phẩm có tải trọng xuyên tâm cao, độ bền vật liệu của khóa trục 7006 đặc biệt phù hợp cho các ứng dụng có tải trọng xuyên tâm cao vì chất liệu và khả năng chống gỉ sét hoàn hảo.
Ngoài ra, Đoàn Kiên Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.
Khớp khóa trục Ringfeder RfN 7006 (Locking Assembly) là một giải pháp có tính năng siết trục và được sử dụng để kết nối trục động cơ với các thành phần khác, trong trường hợp này là cánh quạt. Có một số điểm quan trọng về thiết kế và tính năng của RfN 7006:
Siết trục: RfN 7006 có khả năng siết chặt trục, tạo ra một kết nối an toàn và chắc chắn giữa trục động cơ và cánh quạt. Điều này đảm bảo rằng chúng hoạt động cùng nhau một cách ổn định và hiệu quả.
Thiết kế hai mảnh với côn đơn: Khớp này được thiết kế thành hai mảnh với côn đơn. Mảt bích được sử dụng để định vị thành phần trên trục, giúp duy trì vị trí trục trong quá trình lắp đặt và sử dụng. Điều này đảm bảo sự đồng trục và độ định vị chính xác.
Kết nối trục động cơ và cánh quạt: RfN 7006 thích hợp để kết nối giữa trục động cơ và cánh quạt. Điều này có thể quan trọng trong các ứng dụng như làm mát, thông gió, hoặc quạt công nghiệp nơi trục động cơ cần truyền động cánh quạt.
- Tự định tâm
- Không có dịch chuyển trục
- Đường kính bên trong d : 19-400 mm
- Đường kính ngoài D : 47-495 mm
- Chiều dài tổng thể L : 34-138 mm
- Mô-men xoắn T : 270-375,945 Nm
- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7006: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7006: xem tại đây
Model | Locking Assembly dimensions | Transmissible torques or axial forces | Gw | |||||||
d | D | DB1 | L | L1 | L3 | L4 | T | Fax | ||
mm | mm | Nm | kN | kg | ||||||
RfN 7006 size 19x47 | 19 | 47 | 56 | 34 | 28 | 17 | 23 | 270 | 28 | 0.3 |
RfN 7006 size 20x47 | 20 | 47 | 56 | 34 | 28 | 17 | 23 | 284 | 28 | 0.3 |
RfN 7006 size 22x47 | 22 | 47 | 56 | 34 | 28 | 17 | 23 | 313 | 28 | 0.3 |
RfN 7006 size 24x50 | 24 | 50 | 59 | 34 | 28 | 17 | 23 | 410 | 34 | 0.3 |
RfN 7006 size 25x50 | 25 | 50 | 59 | 34 | 28 | 17 | 23 | 427 | 34 | 0.3 |
RfN 7006 size 28x55 | 28 | 55 | 64 | 34 | 28 | 17 | 23 | 478 | 34 | 0.4 |
RfN 7006 size 30x55 | 30 | 55 | 64 | 34 | 28 | 17 | 23 | 512 | 34 | 0.3 |
RfN 7006 size 32x60 | 32 | 60 | 69 | 34 | 28 | 17 | 23 | 728 | 46 | 0.3 |
RfN 7006 size 35x60 | 35 | 60 | 69 | 34 | 28 | 17 | 23 | 796 | 46 | 0.4 |
RfN 7006 size 38x65 | 38 | 65 | 74 | 34 | 28 | 17 | 23 | 865 | 46 | 0.5 |
RfN 7006 size 40x65 | 40 | 65 | 74 | 34 | 28 | 17 | 23 | 910 | 46 | 0.4 |
RfN 7006 size 42x75 | 42 | 75 | 84 | 41 | 33 | 20 | 26 | 1520 | 72 | 0.7 |
RfN 7006 size 45x75 | 45 | 75 | 84 | 41 | 33 | 20 | 26 | 1629 | 72 | 0.7 |
RfN 7006 size 50x80 | 50 | 80 | 89 | 41 | 33 | 20 | 26 | 1810 | 72 | 0.8 |
RfN 7006 size 55x85 | 55 | 85 | 94 | 41 | 33 | 20 | 26 | 2275 | 83 | 0.9 |
RfN 7006 size 60x90 | 60 | 90 | 99 | 41 | 33 | 20 | 26 | 2482 | 83 | 0.9 |
RfN 7006 size 65x95 | 65 | 95 | 104 | 41 | 33 | 20 | 26 | 3025 | 93 | 0.9 |
RfN 7006 size 70x110 | 70 | 110 | 119 | 50 | 40 | 24 | 32 | 4735 | 135 | 1.6 |
RfN 7006 size 75x115 | 75 | 115 | 124 | 50 | 40 | 24 | 32 | 5018 | 134 | 1.7 |
RfN 7006 size 80x120 | 80 | 120 | 129 | 50 | 40 | 24 | 32 | 5352 | 134 | 1.9 |
RfN 7006 size 85x125 | 85 | 125 | 134 | 50 | 40 | 24 | 32 | 5979 | 141 | 2 |
RfN 7006 size 90x130 | 90 | 130 | 139 | 50 | 40 | 24 | 32 | 6774 | 151 | 2 |
RfN 7006 size 95x135 | 95 | 135 | 144 | 50 | 40 | 24 | 32 | 7945 | 167 | 2.3 |
RfN 7006 size 100x145 | 100 | 145 | 154 | 56 | 44 | 26 | 34 | 10005 | 200 | 2.8 |
RfN 7006 size 110x155 | 110 | 155 | 164 | 56 | 44 | 26 | 34 | 11006 | 200 | 3.1 |
RfN 7006 size 120x165 | 120 | 165 | 174 | 56 | 44 | 26 | 34 | 13507 | 225 | 3.2 |
RfN 7006 size 130x180 | 130 | 180 | 189 | 64 | 52 | 34 | 42 | 19511 | 300 | 4.6 |
RfN 7006 size 140x190 | 140 | 190 | 199 | 68 | 54 | 34 | 42 | 21515 | 307 | 5 |
RfN 7006 size 150x200 | 150 | 200 | 209 | 68 | 54 | 34 | 42 | 25613 | 342 | 5.2 |
RfN 7006 size 160x210 | 160 | 210 | 219 | 68 | 54 | 34 | 42 | 30052 | 376 | 5.6 |
RfN 7006 size 170x225 | 170 | 225 | 234 | 78 | 64 | 44 | 52 | 34833 | 410 | 6.5 |
RfN 7006 size 180x235 | 180 | 235 | 244 | 78 | 64 | 44 | 52 | 36882 | 410 | 8.5 |
RfN 7006 size 190x250 | 190 | 250 | 259 | 78 | 64 | 44 | 52 | 48664 | 512 | 9 |
RfN 7006 size 200x260 | 200 | 260 | 269 | 78 | 64 | 44 | 52 | 51225 | 512 | 9.6 |
RfN 7006 size 220x285 | 220 | 285 | 295 | 91 | 75 | 50 | 59 | 61581 | 560 | 14 |
RfN 7006 size 240x305 | 240 | 305 | 315 | 91 | 75 | 50 | 59 | 83975 | 700 | 15.1 |
RfN 7006 size 260x325 | 260 | 325 | 335 | 91 | 75 | 50 | 59 | 97037 | 746 | 16.2 |
RfN 7006 size 280x355 | 280 | 355 | 365 | 105 | 87 | 60 | 69 | 124441 | 889 | 25.6 |
RfN 7006 size 300x375 | 300 | 375 | 384 | 102 | 84 | 60 | 66 | 149908 | 999 | 25.5 |
RfN 7006 size 320x405 | 320 | 405 | 414 | 121 | 101 | 74 | 81 | 208733 | 1305 | 37.9 |
RfN 7006 size 340x425 | 340 | 425 | 434 | 121 | 101 | 74 | 81 | 258742 | 1522 | 38.3 |
RfN 7006 size 360x455 | 360 | 455 | 464 | 138 | 115 | 86 | 93 | 290014 | 1611 | 53.3 |
RfN 7006 size 380x475 | 380 | 475 | 484 | 138 | 115 | 86 | 93 | 357147 | 1880 | 57.6 |
RfN 7006 size 400x495 | 400 | 495 | 504 | 138 | 115 | 86 | 93 | 375945 | 1880 | 60. |
Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
Thành công của bạn là thành công của Đoàn Kiên Phát
