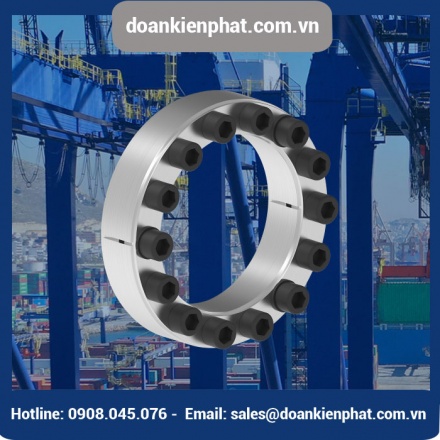

Khớp khóa trục Ringfeder RfN 7012

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 86

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Khớp khóa trục Ringfeder RfN 7012 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ, Khớp khoá trục côn RINGFEDER RfN 7012 dùng cho các bánh xe xích, đòn bẩy, ròng rọc, bánh răng trượt, dây cáp. Là một thiết bị khóa trục nhờ lực ma sát, rất dễ lắp đặt, điều chỉnh hoặc tháo lắp, có thể chịu được tải uốn (bending loads), với thiết kế nhỏ gọn, đặc biệt thích hợp cho các ứng dụng nơi có không gian bị hạn chế, dung sai lắp ghép nhỏ, dễ dàng tháo lắp, cho phép bù sai lệch trục.

Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110, Thiết bị khóa đầu trục, bộ khóa trục

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7012

Khớp khóa trục 7012 là một thiết bị trung gian quan trọng trong các hệ thống truyền động cơ học, kết nối giữa motor, hộp số, trục dẫn và các thiết bị truyền động khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải, và nhiều ứng dụng khác.

Khớp khóa trục không chỉ đảm bảo tính đồng trục mà còn cung cấp độ bền, độ tin cậy và khả năng chống xoắn. Chúng đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của các hệ thống truyền động cơ học trong nhiều ngành công nghiệp.

2. Tính năng khớp khóa trục Ringfeder RfN 7012

Tính năng quan trọng của khớp khóa trục là khả năng kết nối đơn giản và chặt chẽ bằng cách sử dụng lực ma sát lớn. Chúng giúp đảm bảo rằng trục và thiết bị được kết nối một cách đáng tin cậy, không chỉ để truyền mô-men xoắn mà còn để chịu lực dọc, lực ngang, và lực mô-men. Điều này làm cho chúng trở thành một giải pháp đa dụng cho nhiều ứng dụng trong công nghiệp và truyền động cơ học.

Khớp khóa trục RfN 7012 của Ringfeder là một thiết bị khóa trục đáng tin cậy, phù hợp cho nhiều ứng dụng trong công nghiệp và truyền động cơ học. Dưới đây là một số điểm quan trọng về tính năng và ứng dụng của RfN 7012:

Khóa trục qua lực ma sát: RfN 7012 sử dụng lực ma sát để khóa chặt trục và thiết bị với nhau. Điều này giúp đảm bảo kết nối đáng tin cậy mà không cần sử dụng các phụ kiện chuyển động trên trục và trục.

Dễ dàng lắp đặt và tháo lắp: Thiết bị này có thiết kế đặc biệt để dễ lắp đặt, điều chỉnh hoặc tháo lắp. Điều này giúp tiết kiệm thời gian và công sức trong quá trình cài đặt và bảo trì.

Chịu được tải uốn (bending loads): RfN 7012 có khả năng chịu tải uốn, giúp nó phù hợp cho các ứng dụng có tải trọng không chỉ tương tác trục theo hướng trục mà còn uốn cong trục.

Không bị mài mòn: Không có các bộ phận chuyển động trên trục và trục trong quá trình hoạt động, do đó tránh mài mòn và phản ứng dữ dội. Điều này cho phép khớp khóa trục RfN 7012 được kẹp và nhả nhiều lần mà không cần bảo trì đặc biệt.

Áp suất bề mặt không cho phép ô nhiễm xâm nhập: Trong quá trình siết chặt, các bề mặt chức năng của thiết bị và kết nối được ép vào nhau, tạo ra áp suất bề mặt không cho phép ô nhiễm xâm nhập, giúp bảo vệ khớp khóa trục khỏi ô nhiễm và hỏng hóc.

Ứng dụng đa dạng: RfN 7012 có thể được sử dụng trong nhiều ứng dụng khác nhau bao gồm bánh xe xích, đòn bẩy, ròng rọc, bánh răng trượt, dây cáp và nhiều ứng dụng truyền động cơ học khác.

RfN 7012 là một sản phẩm chất lượng và đáng tin cậy, được sản xuất và lắp ráp tại Germany bởi hãng Ringfeder, và có ứng dụng rộng rãi trong các ngành công nghiệp khác nhau.

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7012

Dòng sản phẩm mỏng nhất dành cho không gian hẹp cũng như lực và khoảnh khắc tối đa

Không có dịch chuyển trục
Đường kính trong d : 19-1.000 mm
Đường kính ngoài D : 47-1.100 mm
Chiều dài tổng thể L : 28-130 mm
Mô-men xoắn T : 306-2,4 Mio. Nm

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7012: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7012: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw

	d	D	L L₁L₃			T	^Fax
	mm		mm			Nm	kN	kg
RfN 7012 size 19x47	19	47	27.5	20	17	306	32	0.24
RfN 7012 size 20x47	20	47	27.5	20	17	321	32	0.24
RfN 7012 size 22x47	22	47	27.5	20	17	351	32	0.23
RfN 7012 size 24x50	24	50	27.5	20	17	429	36	0.26
RfN 7012 size 25x50	25	50	27.5	20	17	446	36	0.25
RfN 7012 size 28x55	28	55	27.5	20	17	496	35	0.3
RfN 7012 size 30x55	30	55	27.5	20	17	529	35	0.29
RfN 7012 size 32x60	32	60	27.5	20	17	749	47	0.34
RfN 7012 size 35x60	35	60	27.5	20	17	815	47	0.32
RfN 7012 size 38x65	38	65	27.5	20	17	1,101	58	0.36
RfN 7012 size 40x65	40	65	27.5	20	17	1,154	58	0.34
RfN 7012 size 42x75	42	75	33.5	24	20	1,768	84	0.6
RfN 7012 size 45x75	45	75	33.5	24	20	1,886	84	0.57
RfN 7012 size 48x80	48	80	33.5	24	20	2,004	83	0.62
RfN 7012 size 50x80	50	80	33.5	24	20	2,082	83	0.6
RfN 7012 size 55x85	55	85	33.5	24	20	2,656	97	0.63
RfN 7012 size 60x90	60	90	33.5	24	20	2,881	96	0.69
RfN 7012 size 65x95	65	95	33.5	24	20	3,550	109	0.73
RfN 7012 size 70x110	70	110	39.5	28	24	5,432	155	1.26
RfN 7012 size 75x115	75	115	39.5	28	24	5,795	155	1.33
RfN 7012 size 80x120	80	120	39.5	28	24	6,156	154	1.4
RfN 7012 size 85x125	85	125	39.5	28	24	7,447	175	1.49
RfN 7012 size 90x130	90	130	39.5	28	24	7,857	175	1.53
RfN 7012 size 95x135	95	135	39.5	28	24	9,298	196	1.62
RfN 7012 size 100x145	100	145	47	33	26	11,126	223	2.01
RfN 7012 size 110x155	110	155	47	33	26	12,166	221	2.15
RfN 7012 size 120x165	120	165	47	33	26	15,085	251	2.35
RfN 7012 size 130x180	130	180	52	38	34	20,326	313	3.51
RfN 7012 size 140x190	140	190	52	38	34	23,967	342	3.85
RfN 7012 size 150x200	150	200	52	38	34	27,893	372	4.07
RfN 7012 size 160x210	160	210	52	38	34	32,102	401	4.3
RfN 7012 size 170x225	170	225	60	44	38	39,326	463	5.78
RfN 7012 size 180x235	180	235	60	44	38	45,262	503	6.05
RfN 7012 size 190x250	190	250	68	52	46	55,552	585	8.25
RfN 7012 size 200x260	200	260	68	52	46	62,452	625	8.65
RfN 7012 size 220x285	220	285	74	56	50	79,874	726	11.22
RfN 7012 size 240x305	240	305	74	56	50	99,995	833	12.2
RfN 7012 size 260x325	260	325	74	56	50	122,159	940	13.2
RfN 7012 size 280x355	280	355	86.5	66	60	148,773	1,063	19.2
RfN 7012 size 300x375	300	375	86.5	66	60	178,553	1,190	20.5
RfN 7012 size 320x405	320	405	100.5	78	72	246,382	1,540	29.6
RfN 7012 size 340x425	340	425	100.5	78	72	260,791	1,534	31.1
RfN 7012 size 360x455	360	455	116	90	84	336,729	1,871	42.2
RfN 7012 size 380x475	380	475	116	90	84	371,687	1,858	44
RfN 7012 size 400x495	400	495	116	90	84	371,687	1,858	46
RfN 7012 size 420x515	420	515	116	90	84	432,315	2,059	50
RfN 7012 size 440x545	440	545	130	102	96	531,403	2,415	64.6
RfN 7012 size 460x565	460	565	130	102	96	554,016	2,409	67.4
RfN 7012 size 480x585	480	585	130	102	96	605,396	2,522	71
RfN 7012 size 500x605	500	605	130	102	96	658,967	2,636	72.6
RfN 7012 size 520x630	520	630	130	102	96	699,186	2,689	80
RfN 7012 size 540x650	540	650	130	102	96	724,367	2,683	82
RfN 7012 size 560x670	560	670	130	102	96	799,456	3,855	85
RfN 7012 size 580x690	580	690	130	102	96	860,618	2,968	88
RfN 7012 size 600x710	600	710	130	102	96	888,410	2,961	91
RfN 7012 size 620x730	620	730	130	102	96	952,790	3,074	93
RfN 7012 size 640x750	640	750	130	102	96	1,019,329	3,185	96
RfN 7012 size 660x770	660	770	130	102	96	1,088,021	3,297	99
RfN 7012 size 680x790	680	790	130	102	96	1,118,902	3,291	102
RfN 7012 size 700x810	700	810	130	102	96	1,231,849	3,520	104
RfN 7012 size 720x830	720	830	130	102	96	1,264,816	3,513	107
RfN 7012 size 740x850	740	850	130	102	96	1,340,983	3,624	110
RfN 7012 size 760x870	760	870	130	102	96	1,419,285	3,735	113
RfN 7012 size 780x890	780	890	130	102	96	1,476,995	3,787	116
RfN 7012 size 800x910	800	910	130	102	96	1,535,740	3,839	118
RfN 7012 size 820x930	820	930	130	102	96	1,619,333	3,950	121
RfN 7012 size 840x950	840	950	130	102	96	1,705,048	4,060	124
RfN 7012 size 860x970	860	970	130	102	96	1,792,882	4,169	127
RfN 7012 size 880x990	880	990	130	102	96	1,882,830	4,279	129
RfN 7012 size 900x1010	900	1010	130	102	96	1,948,904	4,331	132
