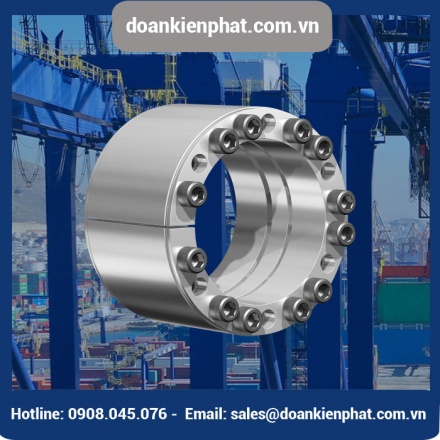

Khớp khóa trục Ringfeder RfN 7005

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 68

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Khớp khóa trục Ringfeder RfN 7005 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ, Khớp khoá trục côn RINGFEDER RfN 7005 là linh kiện cần thiết cho các thiết bị tải nặng như máy nghiền, cẩu trục, máy nâng,...

Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110, Thiết bị khóa đầu trục, bộ khóa trục

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7005

Khớp khóa trục 7005 với tính năng siết chặt và tạo sự kết nối ma sát phù hợp là một phần quan trọng của nhiều ứng dụng truyền động cơ học. Chúng cung cấp nhiều lợi ích quan trọng, bao gồm:

Kết nối chặt chẽ: Khớp khóa trục tạo ra một kết nối cơ khí chặt chẽ giữa các trục và thành phần được kết nối, giúp truyền động chuyển động hiệu quả.

Truyền tải mô-men xoắn cao: Chúng cho phép truyền mô-men xoắn cao từ một trục sang trục khác mà không bị trượt hoặc lỏng lẻo.

Truyền tải tải trọng hướng trục và xuyên tâm: Khớp khóa trục có khả năng chịu tải trọng hướng trục và tải trọng xuyên tâm, giúp trong việc đảm bảo ổn định và an toàn trong các ứng dụng có tải trọng đẩy hoặc kéo.

Khả năng chống uốn cong: Khớp khóa trục giúp ngăn chặn sự uốn cong không mong muốn của trục, đảm bảo rằng chúng duy trì độ đồng trục.

Thay thế cho kết nối cơ, mềm: Trong một số trường hợp, khớp khóa trục có thể thay thế cho các loại kết nối cơ hoặc mềm, cung cấp hiệu suất cao hơn và độ đồng trục tốt hơn.

Khả năng chống xoắn luân phiên: Chúng có khả năng chống xoắn luân phiên, đảm bảo rằng trục không xoay tự do và duy trì hướng quay mong muốn.

Các loại khớp khóa trục thường được sử dụng trong nhiều ứng dụng khác nhau, từ truyền động công nghiệp đến ô tô và nhiều ứng dụng khác, để đảm bảo truyền động hiệu quả và đáng tin cậy.

2. Tính năng khớp khóa trục Ringfeder RfN 7005

Khớp khóa trục Ringfeder RFN 7005 có những đặc điểm quan trọng làm cho nó thích hợp cho các ứng dụng trong ngành công nghiệp nặng như máy nghiền và máy nâng:

Độ mô-men xoắn cao: Khớp khóa RFN 7005 có khả năng chịu mô-men xoắn cao, điều này quan trọng trong các ứng dụng nặng đặc biệt như máy nghiền và máy nâng.

Kết nối mạnh mẽ: Nó khóa chặt trục và thiết bị với nhau thông qua lực ma sát, giúp truyền động mạnh mẽ và đáng tin cậy.

Tự định tâm và rãnh cho mô-men xoắn cao: Khớp này có khả năng tự định tâm và cung cấp rãnh cho mô-men xoắn cao. Điều này đảm bảo rằng trục và thiết bị kết nối được căn chỉnh chính xác và có khả năng chịu mô-men xoắn cao.

Giải phóng riêng biệt: Trong quá trình lắp ráp, khớp này cho phép sự dịch chuyển dọc theo trục nhỏ của trục. Các vòng đẩy phía trước và phía sau được giải phóng riêng biệt thông qua các bộ phận giải phóng, giúp trong việc lắp đặt và tháo lắp một cách dễ dàng.

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7005

- Kết cấu tự định tâm
- Thiết kế giúp không có dịch chuyển trục
- Đường kính bên trong d: 19-400 mm
- Đường kính ngoài D: 47-495 mm
- Chiều dài tổng thể L: 34-138 mm
- Mô-men xoắn T: 270-375,945 Nm
- Linh kiện phù hợp sử dụng trong các ngành công nghiệp nặng.

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7005: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7005: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw
	Locking Assembly dimensions					Transmissible torques or axial forces
	d	D	L L₁L₃			T	^Fax
	mm		mm			Nm	kN	kg
RfN 7005 size 25x55	25	55	46	40	32	649	64	0.5
RfN 7005 size 28x55	28	55	46	40	32	875	64	0.5
RfN 7005 size 30x55	30	55	46	40	32	950	64	0.5
RfN 7005 size 35x60	35	60	60	54	44	1,300	74	0.7
RfN 7005 size 38x65	38	65	61	55	45	1,600	84	1.1
RfN 7005 size 40x65	40	65	61	55	45	1,680	84	1.1
RfN 7005 size 42x75	42	75	62	54	44	2,800	135	1.2
RfN 7005 size 45x75	45	75	62	54	44	3,050	135	1.1
RfN 7005 size 48x80	48	80	74	66	56	3,050	155	1.5
RfN 7005 size 50x80	50	80	74	66	56	3,950	155	1.4
RfN 7005 size 55x85	55	85	74	66	56	4,900	174	1.5
RfN 7005 size 60x90	60	90	74	66	56	5,900	193	1.6
RfN 7005 size 65x95	65	95	74	66	56	6,450	193	1.7
RfN 7005 size 70x110	70	110	90	80	70	10,950	313	3.1
RfN 7005 size 75x115	75	115	90	80	70	11,700	313	3.3
RfN 7005 size 80x120	80	120	90	80	70	13,750	344	3.5
RfN 7005 size 85x125	85	125	90	80	70	16,000	375	3.6
RfN 7005 size 90x130	90	130	90	80	70	16,900	375	3.8
RfN 7005 size 95x135	95	135	90	80	70	17,820	375	4
RfN 7005 size 100x145	100	145	114	102	90	25,725	514	6.1
RfN 7005 size 110x155	110	155	114	102	90	30,850	561	6.6
RfN 7005 size 120x165	120	165	114	102	90	39,275	655	7.1
RfN 7005 size 130x180	130	180	130	116	104	50,300	774	10
RfN 7005 size 140x190	140	190	130	116	104	63,200	903	10.6
RfN 7005 size 150x200	150	200	130	116	104	72,550	967	11.2
RfN 7005 size 160x210	160	210	130	116	104	82,550	1,032	11.9
RfN 7005 size 170x225	170	225	165	149	134	103,800	1,221	17.6
RfN 7005 size 180x235	180	235	165	149	134	117,800	1,308	18.5
RfN 7005 size 190x250	190	250	165	149	134	132,600	1,395	21.4
RfN 7005 size 200x260	200	260	165	149	134	140,000	1,400	22.4
RfN 7005 size 220x285	220	285	166	150	134	173,000	1,570	26.6
RfN 7005 size 240x305	240	305	162	146	134	218,000	1,820	28.7
RfN 7005 size 260x325	260	325	162	146	134	250,000	1,920	31.2
RfN 7005 size 280x355	280	355	197	177	165	360,000	2,550	46.8
RfN 7005 size 300x375	300	375	197	177	165	428,000	2,850	49.7
RfN 7005 size 320x405	320	405	197	177	165	480,000	3,000	60.5
RfN 7005 size 340x425	340	425	197	177	165	534,000	3,140	63.9
RfN 7005 size 360x455	360	455	224	202	190	670,000	3,730	86.8
RfN 7005 size 380x475	380	475	224	202	190	742,000	3,900	91
RfN 7005 size 400x495	400	495	224	202	190	852,000	4,260	97
RfN 7005 size 420x515	420	515	224	202	190	894,000	4,260	100
RfN 7005 size 440x535	440	535	224	202	190	937,000	4,260	105
RfN 7005 size 460x555	460	555	224	202	190	980,000	4,260	109
RfN 7005 size 480x575	480	575	224	202	190	1,200,000	5,000	114
RfN 7005 size 500x595	500	595	224	202	190	1,240,000	5,000	119
RfN 7005 size 520x615	520	615	224	202	190	1,390,000	5,330	122.5
RfN 7005 size 540x635	540	635	224	202	190	1,440,000	5,330	128
RfN 7005 size 560x655	560	655	224	202	190	1,590,000	5,680	131
RfN 7005 size 580x675	580	675	224	202	190	1,705,000	5,680	138
RfN 7005 size 600x695	600	695	224	202	190	1,760,000	5,860	139

4. Lựa chọn nơi cung cấp khớp khóa trục Ringfeder RfN 7005

Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
