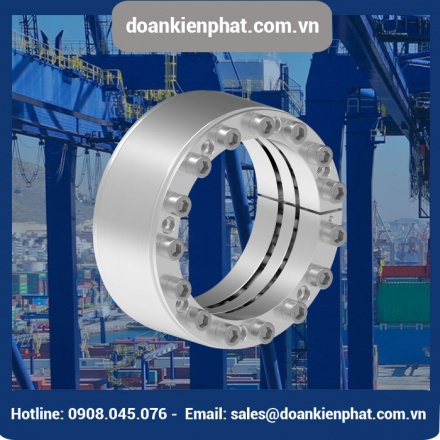

Khớp khóa trục Ringfeder RfN 7515

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 125

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Khớp khóa trục Ringfeder RfN 7515 với sự tối ưu hóa cho việc truyền động đối với tải uốn là một linh kiện quan trọng cho nhiều ứng dụng công nghiệp, như cẩu trục, bánh răng hộp số, bánh đà, quạt và khớp nối trục. Sự chuyển động dọc trục nhẹ trong quá trình lắp đặt có thể xảy ra và thường là hiệu quả cho việc đảm bảo độ đồng tâm và khả năng tự định tâm của các bộ phận truyền động.

Tag Siết trục côn, khóa đầu côn, khớp khóa trục, KHỚP KHÓA TRỤC RINGFEDER RFN 7515, khớp nối mềm, khớp khóa, RINGFEDER RFN 7515, khớp nối cứng, khóa trục, RFN 7515 khớp nối vấu, khóa trục côn, Locking Assemblies RfN 7515, khớp nối coupling, khớp khóa trục Ringfeder, khớp nối trục motor, Ringfeder Việt Nam, khớp nối trục quay, khớp khóa thông minh, khớp nối đàn hồi, khớp khóa động cơ, khớp nối trục cardan, thiết bị bóp trục, khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110,

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7515

Khớp khóa trục Locking Assembly là một thiết bị trung gian quan trọng trong truyền động cơ khí, giúp kết nối chặt chẽ các thành phần như motor, hộp số, trục dẫn, bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải, và nhiều thiết bị truyền động khác. Chúng hoạt động dựa trên lực ma sát để khóa và giữ chặt trục và các thiết bị kết nối với nhau.

Khớp khóa trục thường được lắp đặt bằng cách vặn vài ốc vít hoặc bu lông, làm nó trở thành một phương tiện hiệu quả và đáng tin cậy để truyền mô-men, lực dọc và ngang trục, cũng như mô-men xoắn. Chúng có thiết kế mạnh mẽ để đảm bảo bánh răng, bánh xích và các thành phần truyền động khác không bị trượt khỏi trục.

Khớp khóa trục còn có khả năng tự định tâm, giúp đảm bảo độ đồng trục của các thành phần được kết nối. Điều này quan trọng để tránh các vấn đề về độ đồng trục và tạo điều kiện cho hoạt động ổn định và hiệu quả của hệ thống truyền động.

2. Đặc tính khớp khóa trục Ringfeder RfN 7515

Khớp khóa trục Ringfeder RfN 7515 là một thiết bị khóa trục được thiết kế đặc biệt để truyền mô-men xoắn lớn và tối ưu hóa hiệu suất trong việc truyền động đối với tải uốn. Thiết bị này có khả năng định tâm tốt, điều này có nghĩa rằng nó giữ cho các thành phần kết nối đồng trục và đúng vị trí. Điều này quan trọng để đảm bảo hoạt động ổn định và hiệu quả của hệ thống truyền động.

RfN 7515 có một thiết kế tiếp xúc tương đối rộng, giúp tăng cường khả năng truyền mô-men. Nó được chia thành 3 phần lắp ráp khóa với ứng suất giảm trong cụm khóa, điều này giúp tăng độ bền và độ an toàn của khớp khóa trục.

Có nhiều kích thước khác nhau của RfN 7515, từ 60 mm đến 640 mm, để phù hợp với các ứng dụng và yêu cầu cụ thể. Điều này giúp chúng phù hợp cho nhiều loại máy móc và truyền động, đặc biệt là trong các ứng dụng đòi hỏi khả năng truyền mô-men và chịu uốn cao.

Khớp khóa trục Ringfeder RfN 7515 với thiết kế 3 phần lắp ráp khóa và khả năng giảm ứng suất trong cụm khóa là một giải pháp hiệu quả để truyền động trong các ứng dụng đòi hỏi độ chính xác và khả năng chịu tải uốn. Điều này có nghĩa là khi bạn áp dụng mô-men xoắn và lực dọc trục, khớp khóa này sẽ giữ cho trục và hub (trục rỗng) đồng trục và đúng vị trí. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ đồng tâm và đòi hỏi hiệu suất cao.

Khớp khóa trục Ringfeder RfN 7515 với thiết kế 3 phần lắp ráp khóa và khả năng giảm ứng suất trong cụm khóa là một giải pháp hiệu quả để truyền động trong các ứng dụng đòi hỏi độ chính xác và khả năng chịu tải uốn. Điều này có nghĩa là khi bạn áp dụng mô-men xoắn và lực dọc trục, khớp khóa này sẽ giữ cho trục và hub (trục rỗng) đồng trục và đúng vị trí. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ đồng tâm và đòi hỏi hiệu suất cao.

Khớp khóa RfN 7515 cũng chịu được tải uốn và tải trọng xuyên tâm, cho phép nó hoạt động trong các tình huống đa dạng với các tải kết hợp. Điều này làm cho nó trở thành một giải pháp linh hoạt cho nhiều ứng dụng khác nhau, đặc biệt là trong các ứng dụng đòi hỏi tính chính xác và sự ổn định trong việc truyền động.

Các tính năng bạn đã mô tả về khớp khóa trục Ringfeder RfN 7515 như độ chính xác cao, khả năng truyền mô-men xoắn và lực dọc trục tối đa, khả năng chịu tải uốn và tải trọng xuyên tâm là những ưu điểm quan trọng của sản phẩm này. Cấu trúc 3 phần với khả năng giảm ứng suất trong cụm khóa giúp nó hoạt động hiệu quả trong các ứng dụng yêu cầu sự ổn định và độ chính xác cao.

Khớp khóa trục RfN 7515 có nhiều ứng dụng trong các ngành công nghiệp khác nhau, đặc biệt là trong những tình huống cần độ đồng tâm cao, truyền động với tải uốn, hoặc trong các tải kết hợp. Điều này làm cho nó trở thành một linh kiện quan trọng cho việc kết nối và truyền động hiệu quả trong nhiều ứng dụng công nghiệp khác nhau.

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7515

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7515: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7515: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw


	d	D	L	L1	L3	T	^Fax
	mm		mm			Nm	kN	kg
RfN 7515 size 60x95	60	95	58	50	42	4,299	143	1.5
RfN 7515 size 70x110	70	110	70	60	50	7,280	208	2.7
RfN 7515 size 80x120	80	120	70	60	50	10,399	260	2.7
RfN 7515 size 90x130	90	130	70	60	50	12,869	286	2.9
RfN 7515 size 100x145	100	145	82	70	60	18,881	378	4.3
RfN 7515 size 110x155	110	155	82	70	60	20,769	378	4.7
RfN 7515 size 120x165	120	165	82	70	60	24,923	415	5
RfN 7515 size 130x180	130	180	91	79	65	34,364	529	6.6
RfN 7515 size 140x190	140	190	91	79	65	39,651	566	7
RfN 7515 size 150x200	150	200	91	79	65	42,483	566	7.1
RfN 7515 size 160x210	160	210	91	79	65	48,336	604	7.9
RfN 7515 size 170x225	170	225	106	92	78	65,790	774	11.1
RfN 7515 size 180x235	180	235	106	92	78	69,660	774	11.6
RfN 7515 size 190x250	190	250	116	102	88	78,432	826	14.8
RfN 7515 size 200x260	200	260	116	102	88	92,880	929	15.4
RfN 7515 size 220x285	220	285	126	110	96	116,459	1,059	19.7
RfN 7515 size 240x305	240	305	124	108	96	169,394	1,412	21.2
RfN 7515 size 260x325	260	325	127	111	96	183,510	1,412	22.9
RfN 7515 size 280x355	280	355	131	111	96	230,199	1,644	28.9
RfN 7515 size 300x375	300	375	131	111	96	263,085	1,754	30.6
RfN 7515 size 320x405	320	405	156	136	124	350,780	2,192	46.3
RfN 7515 size 340x425	340	425	156	136	124	372,704	2,192	48.9
RfN 7515 size 360x455	360	455	177	155	140	487,557	2,709	67.5
RfN 7515 size 380x475	380	475	177	155	140	514,644	2,709	69.5
RfN 7515 size 400x495	400	495	177	155	140	595,903	2,980	72.7
RfN 7515 size 420x515	420	515	177	155	140	682,580	3,250	75.9
RfN 7515 size 440x535	440	535	177	155	140	715,084	3,250	79.2
RfN 7515 size 460x555	460	555	177	155	140	747,588	3,250	83
RfN 7515 size 480x575	480	575	177	155	140	812,595	3,386	86
RfN 7515 size 500x595	500	595	177	155	140	846,453	3,386	90
RfN 7515 size 520x615	520	615	177	155	140	985,949	3,792	93
RfN 7515 size 540x635	540	635	177	155	140	1,023,870	3,792	96
RfN 7515 size 560x655	560	655	177	155	140	1,137,633	4,063	98.7
RfN 7515 size 580x675	580	675	177	155	140	1,178,263	4,063	102
RfN 7515 size 600x695	600	695	177	155	140	1,218,893	4,063	108
RfN 7515 size 620x715	620	715	177	155	140	1,259,522	4,063	112
RfN 7515 size 640x735	640	735	177	155	140	1,300,152	4,063	112

4. Lựa chọn nơi cung cấp khớp khóa trục Ringfeder RfN 7515

Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
Thành công của bạn là thành công của Đoàn Kiên Phát
