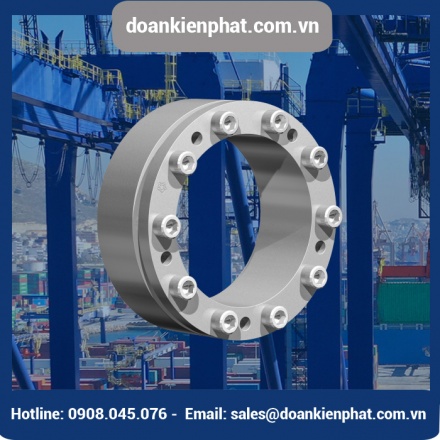

Khớp khóa trục Ringfeder RfN 7013

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 95

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Ngoài ra, chúng tôi còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110, Thiết bị khóa đầu trục, bộ khóa trục

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7013

Mô tả của bạn về khớp khóa trục 7013 (Locking Assembly) rất chính xác. Khớp khóa trục là một thiết bị trung gian quan trọng trong các hệ thống truyền động cơ học, kết nối giữa motor, hộp số, trục dẫn và các thiết bị truyền động khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải, và nhiều ứng dụng khác.

Khớp khóa trục không chỉ đảm bảo tính đồng trục mà còn cung cấp độ bền, độ tin cậy và khả năng chống xoắn. Chúng đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của các hệ thống truyền động cơ học trong nhiều ngành công nghiệp.

2. Tính năng khớp khóa trục Ringfeder RfN 7013

Khớp khóa trục côn Ringfeder RfN 7013 là một lựa chọn phù hợp cho nhiều ứng dụng trong công nghiệp và truyền động cơ học, đặc biệt là trong những tình huống đòi hỏi độ đồng trục cao và khả năng chịu tải trọng lớn. Dưới đây là một số điểm quan trọng về tính năng và ứng dụng của RfN 7013:

Thiết kế dạng taper đơn: Thiết kế côn đơn giúp tạo ra lực ma sát mạnh mẽ khi lắp đặt, đồng thời cung cấp khả năng tự định tâm và đồng tâm tốt giữa các bộ phận được kẹp chặt.

Độ đồng trục cao: RfN 7013 cung cấp độ đồng trục cao và độ chính xác trong quá trình lắp đặt. Mặt bích được gia cố tại điểm giới hạn giúp ngăn sự uốn cong và nâng vòng trong, đảm bảo tính đồng trục của trục và thiết bị.

Tốc độ quay cao: Khớp khóa trục RfN 7013 vẫn duy trì nguyên dạng trong quá trình lắp đặt, điều này giúp chúng phù hợp cho các ứng dụng có tốc độ quay cao.

Tải trọng hướng tâm cao: Độ bền vật liệu của RfN 7013 làm cho nó thích hợp cho các ứng dụng có tải trọng hướng tâm cao, như trong cẩu trục, bánh răng hộp số, bánh đà, quạt và khớp nối trục.

Khớp khóa trục RfN 7013 là một giải pháp đáng tin cậy cho các ứng dụng yêu cầu độ đồng trục cao, khả năng chịu tải trọng và tốc độ quay cao trong nhiều ngành công nghiệp. Tính năng quan trọng của khớp khóa trục là khả năng kết nối đơn giản và chặt chẽ bằng cách sử dụng lực ma sát lớn. Chúng giúp đảm bảo rằng trục và thiết bị được kết nối một cách đáng tin cậy, không chỉ để truyền mô-men xoắn mà còn để chịu lực dọc, lực ngang, và lực mô-men. Điều này làm cho chúng trở thành một giải pháp đa dụng cho nhiều ứng dụng trong công nghiệp và truyền động cơ học.

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7013

Sức mạnh được nâng cao, tối ưu cho tốc độ quay và tải trọng hướng tâm cao nhất

Tự định tâm
Đường kính trong d : 19-150 mm
Đường kính ngoài D : 47-200 mm
Chiều dài tổng thể L : 37-77 mm
Mô-men xoắn T : 285-28.500 Nm

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7013: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7013: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw


	d	D	L	L1	L3	T	^Fax
	mm		mm			Nm	kN	kg
RfN 7013.0 size 19x47	19	47	37	31	21.7	285	30	0.29
RfN 7013.0 size 20x47	20	47	37	31	21.7	300	30	0.29
RfN 7013.0 size 22x47	22	47	37	31	21.7	330	30	0.27
RfN 7013.0 size 24x50	24	50	37	31	21.7	420	40	0.31
RfN 7013.0 size 25x50	25	50	37	31	21.7	440	40	0.3
RfN 7013.0 size 28x55	28	55	37	31	21.7	490	40	0.36
RfN 7013.0 size 30x55	30	55	37	31	21.7	530	40	0.34
RfN 7013.0 size 32x60	32	60	37	31	21.7	740	50	0.41
RfN 7013.0 size 35x60	35	60	37	31	21.7	810	50	0.38
RfN 7013.0 size 38x65	38	65	37	31	21.7	890	50	0.44
RfN 7013.0 size 40x65	40	65	37	31	21.7	940	50	0.41
RfN 7013.0 size 42x75	42	75	46	38	25.3	1,730	80	0.76
RfN 7013.0 size 45x75	45	75	46	38	25.3	1,860	80	0.7
RfN 7013.0 size 48x80	48	80	46	38	25.3	1,980	80	0.8
RfN 7013.0 size 50x80	50	80	46	38	25.3	2,070	80	0.76
RfN 7013.0 size 55x85	55	85	46	38	25.3	2,540	90	0.82
RfN 7013.0 size 60x90	60	90	46	38	25.3	2,770	90	0.88
RfN 7013.0 size 65x95	65	95	46	38	25.3	3,580	110	0.94
RfN 7013.0 size 70x110	70	110	60	50	33.4	5,100	140	2.1
RfN 7013.0 size 75x115	75	115	60	50	33.4	5,460	140	2.2
RfN 7013.0 size 80x120	80	120	60	50	33.4	5,850	140	2.3
RfN 7013.0 size 85x125	85	125	60	50	33.4	7,450	180	2.4
RfN 7013.0 size 90x130	90	130	60	50	33.4	7,900	180	2.6
RfN 7013.0 size 95x135	95	135	60	50	33.4	9,900	210	2.7
RfN 7013.0 size 100x145	100	145	68	58	40.8	11,000	220	3.7
RfN 7013.0 size 110x155	110	155	68	58	40.8	12,100	220	4
RfN 7013.0 size 120x165	120	165	68	58	40.8	15,700	260	4.3
RfN 7013.0 size 130x180	130	180	77	65	45.4	20,700	320	5.9
RfN 7013.0 size 140x190	140	190	77	65	45.4	22,500	320	6.3
RfN 7013.0 size 150x200	150	200	77	65	45.4	28,500	380	6.7

4. Lựa chọn Đoàn Kiên Phát là nơi cung cấp khớp khóa trục Ringfeder RfN 7013 vì

Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
