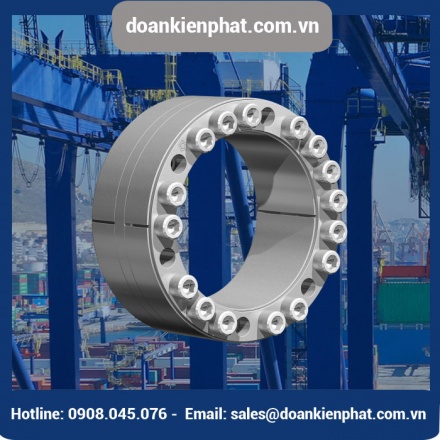

Khớp khóa trục Ringfeder RfN 7015

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 221

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Tag: khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110,

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7015

Khớp khóa trục, còn được gọi là Locking Assembly, là một thiết bị trung gian quan trọng trong nhiều ứng dụng công nghiệp. Chúng được sử dụng để kết nối và truyền động giữa motor, hộp số và các thành phần khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp và băng tải. Khớp khóa trục hoạt động thông qua lực ma sát mạnh mẽ, giúp kết nối và khóa chặt trục với các linh kiện khác chỉ với việc vặn ốc vít.

Khớp khóa trục Ringfeder 7015 thường được ưa chuộng trong các ứng dụng công nghiệp vì khả năng đáng tin cậy của chúng trong việc truyền động mô-men xoắn và chịu được tải trọng hướng trục và xuyên tâm. Đồng thời, chúng giữ cho trục và các thành phần khác đồng trục và đảm bảo độ đồng trục, tránh bất kỳ lệch lạc nào.

Khớp khóa trục giúp nâng cao hiệu suất và độ tin cậy của hệ thống truyền động và bảo vệ linh kiện khỏi hỏng hóc và mài mòn. Chúng thích hợp cho nhiều ứng dụng khác nhau, từ công nghiệp nặng đến ứng dụng cần tốc độ quay cao.

2. Tính năng khớp khóa trục Ringfeder RfN 7015

Khớp khóa trục Ringfeder RfN 7015 (Locking Assembly) là một thiết bị khóa trục được sử dụng để kết nối và khóa chặt trục với các linh kiện truyền động khác, chẳng hạn như bánh răng, bánh xích, đòn bẩy, và nhiều ứng dụng công nghiệp khác. Dưới đây là một số tính năng quan trọng của khớp khóa trục Ringfeder RfN 7015:

Tính năng khóa trục: RfN 7015 cung cấp tính năng khóa chặt và đảm bảo rằng trục và các linh kiện khác được kết nối với nó không bị trượt hoặc lệch lạc trong quá trình hoạt động.

Độ đồng trục: Khớp khóa trục này giữ cho các thành phần được kết nối đồng trục, giúp đảm bảo hiệu suất truyền động tối ưu và ngăn chặn lệch lạc.

Tải trọng cao: RfN 7015 được thiết kế để chịu được tải trọng hướng trục và tải trọng xuyên tâm, làm cho nó thích hợp cho nhiều ứng dụng công nghiệp nặng.

Dễ dàng lắp đặt và tháo lắp: Khớp khóa trục này cho phép việc lắp đặt và tháo lắp dễ dàng bằng cách sử dụng ốc vít, giúp giảm thời gian bảo trì và sửa chữa.

Không gian nhỏ và độ tin cậy cao: RfN 7015 có thiết kế nhỏ gọn, phù hợp cho các ứng dụng có không gian hạn chế. Nó cũng rất đáng tin cậy và đảm bảo hoạt động trơn tru của hệ thống.

Khớp khóa trục Ringfeder RfN 7015 thường được sử dụng trong nhiều ứng dụng công nghiệp nặng và đòi hỏi hiệu suất cao, độ đồng trục và tính tin cậy trong truyền động và truyền tải mô-men xoắn.

3. Thông số kỹ thuật Khớp khóa trục Ringfeder RfN 7015

Tự định tâm
Không có dịch chuyển trục
Đường kính trong d : 100-800 mm
Đường kính ngoài D : 145-910 mm
Chiều dài tổng thể L : 77-227 mm
Mô-men xoắn T : 14.244-2,5 Mio. Nm

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7015: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7015: xem tại đây

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw
	Locking Assembly dimensions					Transmissible torques or axial forces
	d	D	L	L1	L3	T	^Fax
	mm		mm			Nm	kN	kg
RfN 7015.0 size 100x145	100	145	77	65	60	14,244	285	4.1
RfN 7015.0 size 110x155	110	155	77	65	60	15,668	285	4.4
RfN 7015.0 size 120x165	120	165	77	65	60	20,511	342	4.8
RfN 7015.0 size 130x180	130	180	86	74	68	27,775	427	6.5
RfN 7015.0 size 140x190	140	190	86	74	68	35,894	513	7
RfN 7015.0 size 150x200	150	200	86	74	68	38,458	513	7.4
RfN 7015.0 size 160x210	160	210	86	74	68	47,858	598	7.8
RfN 7015.0 size 170x225	170	225	95	81	75	59,620	701	10
RfN 7015.0 size 180x235	180	235	95	81	75	63,127	701	10.6
RfN 7015.0 size 190x250	190	250	108	94	88	74,038	779	14.3
RfN 7015.0 size 200x260	200	260	108	94	88	93,522	935	15
RfN 7015.0 size 220x285	220	285	120	104	98	105,616	960	19.8
RfN 7015.0 size 240x305	240	305	120	104	98	153,624	1,280	21.4
RfN 7015.0 size 260x325	260	325	120	104	98	173,360	1,334	23
RfN 7015.0 size 280x355	280	355	144	126	120	216,499	1,546	35.2
RfN 7015.0 size 300x375	300	375	144	126	120	241,629	1,611	37.4
RfN 7015.0 size 320x405	320	405	162	142	135	333,337	2,083	51.3
RfN 7015.0 size 340x425	340	425	162	142	135	354,170	2,083	54.1
RfN 7015.0 size 360x455	360	455	187	165	158	463,312	2,574	75.4
RfN 7015.0 size 380x475	380	475	187	165	158	489,052	2,574	79
RfN 7015.0 size 400x495	400	495	187	165	158	514,791	2,574	82.8
RfN 7015.0 size 420x515	420	515	187	165	158	648,637	3,089	86.5
RfN 7015.0 size 440x545	440	545	204	180	172	799,628	3,635	110
RfN 7015.0 size 460x565	460	565	204	180	172	835,974	3,635	114
RfN 7015.0 size 480x585	480	585	204	180	172	930,476	3,877	119
RfN 7015.0 size 500x605	500	605	204	180	172	969,246	3,877	123
RfN 7015.0 size 520x630	520	630	227	200	190	1,127,063	4,335	148
RfN 7015.0 size 540x650	540	650	227	200	190	1,170,411	4,335	154
RfN 7015.0 size 560x670	560	670	227	200	190	1,213,760	4,335	160
RfN 7015.0 size 580x690	580	690	227	200	190	1,257,109	4,335	165
RfN 7015.0 size 600x710	600	710	227	200	190	1,387,154	4,624	170
RfN 7015.0 size 620x730	620	730	227	200	190	1,433,393	4,624	177
RfN 7015.0 size 640x750	640	750	227	200	190	1,618,347	5,057	182
RfN 7015.0 size 660x770	660	770	227	200	190	1,668,920	5,057	187
RfN 7015.0 size 680x790	680	790	227	200	190	1,768,622	5,202	193
RfN 7015.0 size 700x810	700	810	227	200	190	1,820,640	5,202	198
RfN 7015.0 size 720x830	720	830	227	200	190	2,080,732	5,780	204
RfN 7015.0 size 740x850	740	850	227	200	190	2,138,530	5,780	209
RfN 7015.0 size 760x870	760	870	227	200	190	2,196,328	5,780	215
RfN 7015.0 size 780x890	780	890	227	200	190	2,254,126	5,780	220
RfN 7015.0 size 800x910	800	910	227	200	190	2,427,520	6,069	225

4. Lựa chọn Đoàn Kiên Phát là nơi cung cấp khớp khóa trục Ringfeder RfN 7015 vì

Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
Thành công của bạn là thành công của Đoàn Kiên Phát
