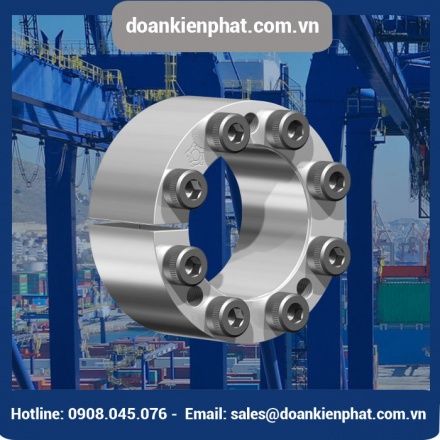

Khớp khóa trục Ringfeder RfN 7061

Giá
Liên hệ

Mã sản phẩm:

Lượt xem: 124

Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.

Mô tả sản phẩm

Ringfeder RfN 7061 thích hợp cho việc siết chặt chính xác tất cả loại trục, ví dụ như bánh răng, bánh xe, xích, đòn bẩy, đĩa phanh, bánh răng trượt, khớp nối hay mặt bích, và các trục của khớp nối.

Tag Siết trục côn, khóa đầu côn, khớp khóa trục, KHỚP KHÓA TRỤC RINGFEDER RFN 7061, khớp nối mềm, khớp khóa, RINGFEDER RFN 7015.1, khớp nối cứng, khóa trục, RFN 7061 khớp nối vấu, khóa trục côn, Locking Assemblies RfN 7061, khớp nối coupling, khớp khóa trục Ringfeder, khớp nối trục motor, Ringfeder Việt Nam, khớp nối trục quay, khớp khóa thông minh, khớp nối đàn hồi, khớp khóa động cơ, khớp nối trục cardan, thiết bị bóp trục, khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110,

Thông số kỹ thuật

1. Đặc điểm khớp khóa trục Ringfeder RfN 7061

khớp khóa trục, còn được gọi là bộ khóa trục, khóa trục côn, khớp khóa trục côn hoặc thiết bị khóa đầu trục, thường được sử dụng để kết nối và khóa chặt trục của motor, hộp số hoặc trục dẫn với các thiết bị truyền động khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải và nhiều ứng dụng khác.

Khớp khóa trục hoạt động dựa trên lực ma sát giữa các bộ phận của nó để đảm bảo khóa chặt trục và thiết bị với nhau. Chúng có thiết kế mạnh mẽ và đáng tin cậy, và thường chỉ cần vặn vài ốc vít để lắp đặt và tháo lắp. Điều này giúp đảm bảo rằng bánh răng, bánh xích và các thiết bị khác không bị trượt khỏi trục và giúp tự định tâm để đảm bảo mọi thứ hoạt động đồng trục và hiệu quả.

Khớp khóa trục rất đa dạng về thiết kế và kích thước để phù hợp với các ứng dụng cụ thể. Chúng thường được sử dụng trong nhiều ngành công nghiệp, từ sản xuất và xây dựng đến vận tải và nhiều ứng dụng khác.

2. Tính năng khớp khóa trục Ringfeder RfN 7061

Khớp Khóa Trục Ringfeder RfN 7061 (Locking Assemblies) là một loại khớp khóa trục được thiết kế để truyền mô-men trung bình và có khả năng tự định tâm. Với số lượng ốc vít ít, nó giúp tiết kiệm thời gian lắp đặt và tháo lắp. Thường được ứng dụng cho các thiết bị có kích thước trục nhỏ.

Điều này làm cho khớp khóa trục RfN 7061 thích hợp cho các ứng dụng cần khóa chặt và truyền mô-men ổn định, đồng trục giữa trục và thiết bị truyền động. Với sự tự định tâm, nó giúp đảm bảo rằng trục và thiết bị luôn được căn chỉnh và hoạt động hiệu quả.

Khớp Khóa Trục Ringfeder RfN 7061 được sản xuất tại Đức, nơi nổi tiếng với chất lượng sản phẩm và kỹ thuật chính xác. Điều này làm cho RfN 7061 là một lựa chọn phù hợp cho nhiều ứng dụng cần tính tin cậy và hiệu suất.

3. Thông số kỹ thuật khớp khóa trục Ringfeder RfN 7061

Tự định tâm
Áp suất bề mặt thấp
Đường kính trong d : 6-50 mm
Đường kính ngoài D : 16-80 mm
Chiều dài tổng thể L : 13,5-44 mm
Mô-men xoắn T : 6-1.900 Nm

- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7061: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7061: xem tại đây

Locking Assembly dimensions			Transmissible torques or axial forces		Surface pressure		Locking screws		TA
d x D	L	L1	T	Fax	Shaft pW	Hub pN	nSc	DG	TA
mm	mm		Nm	kN	N/mm²				Nm
6×16	13.5	11	6	2	150	55	3	M2,5	1.2
6.35×16	13.5	11	6	2	140	55	3	M2,5	1.2
7×17	13.5	11	8	2	125	55	3	M2,5	1.2
8×18	13.5	11	10	2.5	110	50	3	M2,5	1.2
9×20	15.5	13	15	3	120	55	4	M2,5	1.2
9.53×20	15.5	13	15	3	110	55	4	M2,5	1.2
10×20	15.5	13	15	3	110	55	4	M2,5	1.2
11×22	15.5	13	18	3	100	50	4	M2,5	1.2
12×22	15.5	13	20	3	90	50	4	M2,5	1.2
14×26	20	17	35	5	105	55	4	M3	2.1
15×28	20	17	40	5	100	50	4	M3	2.1
16×32	21	17	70	8	130	65	4	M4	4.9
17×35	25	21	75	8	120	60	4	M4	4.9
18×35	25	21	80	8	115	60	4	M4	4.9
19×35	25	21	85	8	110	60	4	M4	4.9
20×38	26	21	150	15	140	75	4	M5	9.7
22×40	26	21	160	14	130	70	4	M5	9.7
24×47	32	26	250	20	140	75	4	M6	17
25×47	32	26	260	20	135	75	4	M6	17
25.4×47	32	26	265	20	130	75	4	M6	17
28×50	32	26	440	30	185	100	6	M6	17
30×55	32	26	470	30	175	95	6	M6	17
32×55	32	26	500	30	165	95	6	M6	17
35×60	37	31	730	40	165	95	8	M6	17
38×65	37	31	800	40	155	90	8	M6	17
40×65	37	31	840	40	145	90	8	M6	17
42×75	44	36	1200	55	165	90	6	M8	41
45×75	44	36	1300	55	155	90	6	M8	41
48×80	44	36	1850	75	195	115	8	M8	41
50×80	44	36	1900	75	185	115	8	M8	41
