Ringfeder là một thương hiệu nổi tiếng về sản xuất linh kiện truyền động và khớp khóa. Thương hiệu này đã tồn tại từ năm 1922 tại Đức và được biết đến trên toàn thế giới. Sản phẩm khớp khóa trục của Ringfeder được ưa chuộng bởi khách hàng vì uy tín của thương hiệu, sự có sẵn của sản phẩm trong kho và dịch vụ phục vụ nhanh chóng. Các yếu tố này thường rất quan trọng trong ngành công nghiệp nơi các linh kiện truyền động và khớp khóa đóng một vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của máy móc và thiết bị công nghiệp.
Việc lựa chọn khớp khóa trục côn RINGFEDER RfN 7110 với kích thước nhỏ gọn là một quyết định sáng suốt trong việc tiết kiệm về mặt kinh tế và đảm bảo tính đồng trục trong các ứng dụng có không gian hạn chế. Khả năng tự định tâm tốt và việc không có sự di chuyển dọc trục trong quá trình lắp đặt đảm bảo rằng các thành phần kết nối được lắp đặt một cách chính xác.
Ngoài ra, tính dễ bảo trì và tiết kiệm thời gian của thiết bị giúp kéo dài tuổi thọ của máy móc và khớp nối. Điều này là một yếu tố quan trọng trong việc duy trì hiệu suất và độ tin cậy của hệ thống truyền động.
Để đảm bảo chất lượng và tính xác thực của sản phẩm, và nhập khẩu khớp khóa trục từ nguồn cung cấp chất lượng, như Đức, là một quyết định đúng đắn. Điều này giúp đảm bảo rằng bạn đang sử dụng sản phẩm chất lượng cao và đạt được hiệu suất tốt nhất trong ứng dụng cho nhà máy
tag: Tag Siết trục côn, khóa đầu côn, khớp khóa trục, KHỚP KHÓA TRỤC RINGFEDER RFN 7061, khớp nối mềm, khớp khóa, RINGFEDER RFN 7015.1, khớp nối cứng, khóa trục, RFN 7061 khớp nối vấu, khóa trục côn, Locking Assemblies RfN 7061, khớp nối coupling, khớp khóa trục Ringfeder, khớp nối trục motor, Ringfeder Việt Nam, khớp nối trục quay, khớp khóa thông minh, khớp nối đàn hồi, khớp khóa động cơ, khớp nối trục cardan, thiết bị bóp trục, khớp khóa trục Ringfeder, khóa trục côn, bộ khóa siết chặt trục, bộ khóa trục đầu côn, khớp khóa trục Ringfeder 7015.0, khớp khóa trục Ringfeder 7003, khớp khóa trục Ringfeder 7004, khớp khóa trục Ringfeder 7005, khớp khóa trục Ringfeder 7006, khớp khóa trục Ringfeder 7012, locking assembly, power lock, khớp khóa trục Ringfeder 7061, khớp khóa trục Ringfeder 7110,
Khớp khóa trục (Locking Assembly) là một thiết bị trung gian quan trọng trong các hệ thống truyền động và kết nối giữa các thành phần như motor, hộp số, và trục dẫn với các thiết bị truyền động khác như bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải, và nhiều ứng dụng khác. Khớp khóa trục giúp truyền động mô-men xoắn và lực giữa các thành phần này.
Khớp khóa trục hoạt động dựa trên nguyên tắc của lực ma sát để kẹp và khóa chặt trục và hub (moyu) lại với nhau. Thông qua một số lượng ốc vít, nó tạo áp lực ma sát giữa các bề mặt của trục và hub, đảm bảo trục và hub hoạt động đồng trục và có khả năng tự định tâm. Điều này giúp ngăn trục và hub trượt khỏi nhau trong quá trình vận hành.
Khớp khóa trục có nhiều ứng dụng trong các ngành công nghiệp khác nhau, đặc biệt là trong việc kết nối và truyền động các thành phần trong các máy móc và thiết bị công nghiệp. Nó giúp đảm bảo tính đồng trục, truyền mô-men xoắn và lực hiệu quả và bền bỉ.
Khớp khóa trục (Locking Assembly) thường được sử dụng như một thiết bị trung gian để kết nối và truyền động giữa các thành phần khác nhau trong hệ thống máy móc và truyền động. Nó giúp đảm bảo tính đồng trục và truyền động hiệu quả giữa motor, hộp số, trục dẫn và các thiết bị truyền động khác.
Khớp khóa trục côn RfN 7110, với số lượng ốc vít ít, giúp tiết kiệm thời gian lắp đặt và tháo lắp, đặc biệt là trong các ứng dụng với kích thước trục nhỏ. Điều này giúp nâng cao hiệu suất và hiệu quả của quy trình lắp ráp và bảo trì của các thiết bị.
Khớp Khóa Trục Ringfeder RfN 7110 là một giải pháp lý tưởng cho các ứng dụng có không gian hẹp và yêu cầu kích thước nhỏ gọn. Thiết kế này cho phép tiết kiệm về mặt kinh tế trong việc lắp đặt và sử dụng. Khả năng tự định tâm tốt và không có sự di chuyển dọc trục trong quá trình lắp đặt giúp đảm bảo tính đồng trục và độ chính xác của các thành phần được kết nối.
Áp lực bề mặt thấp là một tính năng quan trọng cho các trục hub có độ dày thành mỏng với giới hạn mở rộng thấp. Điều này giúp đảm bảo rằng áp lực không gây ra biến dạng hoặc ảnh hưởng đến kết nối trục và hub. RfN 7110 thích hợp cho nhiều ứng dụng, đặc biệt là trong các điều kiện với yêu cầu kỹ thuật khắt khe và không gian hạn chế.

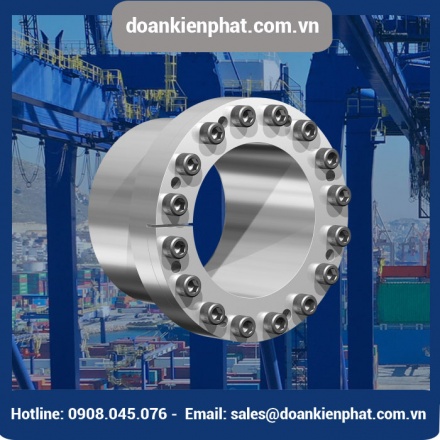

Khớp khóa trục Ringfeder RfN 7110
- Tự định tâm
- Không có dịch chuyển trục
- Áp suất bề mặt thấp
- Đường kính bên trong d : 8-130 mm
- Đường kính ngoài D : 15-165 mm
- Chiều dài tổng thể L : 28-139 mm
- Mô-men xoắn T : 30-23.700 Nm
- Tài liệu tham khảo thông số kỹ thuật khớp khóa trục Ringfeder RfN 7110: xem tại đây
- Tài liệu hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7110 xem tại đây
dxD | D1 | L | L1 | L4 | d1 | T | TA | Fax |
[mm] | [mm] | [Nm] | [KN] | |||||
8×15 | 27 | 30 | 28 | 12 | 19 | 30 | 4 | 7 |
9×16 | 28 | 31 | 27 | 14 | 20 | 34 | 4 | 7 |
10×16 | 28 | 31 | 27 | 14 | 20 | 37 | 4 | 7 |
11×18 | 32 | 31 | 27 | 14 | 23 | 51 | 5 | 10 |
12×18 | 32 | 31 | 27 | 14 | 23 | 56 | 5 | 10 |
13×23 | 38 | 31 | 27 | 14 | 28 | 61 | 5 | 10 |
14×23 | 38 | 31 | 27 | 14 | 28 | 65 | 5 | 10 |
15×24 | 44 | 42 | 36 | 16 | 31 | 110 | 17 | 17 |
16×24 | 44 | 42 | 36 | 16 | 31 | 120 | 17 | 17 |
17×26 | 47 | 44 | 38 | 18 | 33 | 165 | 17 | 22 |
18×26 | 47 | 44 | 38 | 18 | 33 | 180 | 17 | 22 |
19×27 | 48 | 44 | 38 | 18 | 34 | 190 | 17 | 22 |
20×28 | 49 | 44 | 38 | 18 | 35 | 200 | 17 | 22 |
22×32 | 53 | 51 | 45 | 25 | 39.5 | 230 | 17 | 22 |
24×34 | 55 | 51 | 45 | 25 | 41.5 | 255 | 17 | 21 |
25×34 | 55 | 51 | 45 | 25 | 41.5 | 255 | 17 | 21 |
28×39 | 60 | 51 | 45 | 25 | 46 | 370 | 17 | 31 |
30×41 | 62 | 51 | 45 | 25 | 48 | 475 | 17 | 31 |
32×43 | 64 | 56 | 50 | 30 | 50.5 | 505 | 17 | 31 |
35×47 | 68 | 56 | 50 | 30 | 54 | 740 | 17 | 42 |
38×50 | 71 | 56 | 50 | 30 | 57 | 800 | 17 | 42 |
40×53 | 74 | 58 | 52 | 32 | 60 | 950 | 17 | 53 |
42×55 | 77 | 58 | 52 | 32 | 62 | 995 | 17 | 78 |
45×59 | 85 | 72 | 64 | 40 | 68.5 | 1750 | 41 | 78 |
48×62 | 87 | 72 | 64 | 40 | 71.5 | 1870 | 41 | 78 |
50×65 | 91 | 82 | 74 | 50 | 74.5 | 2430 | 41 | 97 |
55×71 | 98 | 82 | 74 | 50 | 80 | 2670 | 41 | 97 |
60×77 | 103 | 82 | 74 | 50 | 86 | 2920 | 41 | 97 |
65×84 | 110 | 82 | 74 | 50 | 93 | 3160 | 41 | 97 |
70×90 | 119 | 101 | 91 | 60 | 101 | 4330 | 83 | 123 |
75×95 | 126 | 101 | 91 | 60 | 106 | 5310 | 83 | 142 |
80×100 | 131 | 106 | 96 | 65 | 111 | 7580 | 83 | 190 |
85×106 | 137 | 106 | 96 | 65 | 117 | 7990 | 83 | 190 |
90×112 | 143 | 106 | 96 | 65 | 123 | 9960 | 83 | 222 |
95×120 | 153 | 106 | 96 | 65 | 131 | 10500 | 83 | 222 |
100×125 | 162 | 114 | 102 | 65 | 138 | 13600 | 145 | 273 |
110×140 | 177 | 119 | 107 | 70 | 153 | 15000 | 145 | 273 |
120×155 | 195 | 139 | 127 | 90 | 168 | 21800 | 145 | 364 |
130×165 | 205 | 139 | 127 | 90 | 178 | 23700 | 145 | 364 |
Cung cấp nhiều kích thước và lỗ trục đa dạng nhiều mẫu mã đảm bảo cho khách hàng lựa chọn phù hợp với máy móc phụ tùng thiết bị, khớp nối trục, khóa trục động cơ
Sản phẩm chính hãng, đạt tiêu chuẩn quốc tế
Đáp ứng kịp lúc nhu cầu cấp bách cho khách hàng
Giá cạnh tranh, hỗ trợ ship tận nơi theo yêu cầu của khách hàng
Hỗ trợ tư vấn 24/7 và khảo sát thực tế trường hợp máy không ngừng hoạt động được
Đội ngũ nhân viên kinh nghiệm lâu năm, tư vấn nhiệt tình
